黄铜是什么

黄铜是由铜和锌所组成的合金。如果只是由铜、锌组成的黄铜就叫作普通黄铜。黄铜材料如果是由二种以上的元素组成的多种合金就称为特殊黄铜，如由铅、锡、锰、镍、铁、硅组成的铜合金。

黄铜的分类

根据黄铜中所含合金元素种类的不同，黄铜分为普通黄铜和特殊黄铜两种。

普通黄铜

当含锌量小于39%时，锌能溶于铜内形成单相a，称单相黄铜，塑性好，适于冷热加压加工。当含锌量大于39%时，有a单相还有以铜锌为基的b固溶体,称双相黄铜， b 使塑性小而抗拉强度上升，只适于热压力加工。若继续增加锌的质量分数，则抗拉强度下降，无使用价值。

含锌低于36％的黄铜合金由固溶体组成，具有良好的冷加工性能，如含锌30％的黄铜常用来制作弹壳，俗称弹壳黄铜或七三黄铜。含锌在36～42％之间的黄铜合金由和固溶体组成，其中最常用的是含锌40％的六四黄铜。

一般情况下，冷变形加工用单相黄铜，热变形加工用双相黄铜。

特殊黄铜

为了提高黄铜的耐蚀性、强度、硬度和切削性等，在铜-锌合金中加入少量（一般为1%～2%，少数达3%～4%，极个别的达5%～6%）锡、铝、锰、铁、硅、镍、铅等元素，构成三元、四元、甚至五元合金，即为复杂黄铜，亦称特殊黄铜。

（1）锌当量系数复杂黄铜的组织，可根据黄铜中加入元素的“锌当量系数”来推算。因为在铜锌合金中加入少量其他合金元素，通常只是使Cu-Zn状态图中的α/（α+β）相区向左或向右移动。所以特殊黄铜的组织，通常相当于普通黄铜中增加或减少了锌含量的组织。例如，在Cu-Zn合金中加入1%硅后的组织，即相当于在Cu-Zn合金中增加10%锌的合金组织。所以硅的“锌当量”为10。硅的“锌当量系数”最大，使Cu-Zn系中的α/（α+β）相界显著移向铜侧，即强烈缩小α相区。镍的“锌当量系数”为负值，即扩大α相区。

（2）特殊黄铜的性能特殊黄铜中的α相及β相是多元复杂固溶体，其强化效果较大，而普通黄铜中的α及β相是简单的Cu-Zn固溶体，其强化效果较低。虽然锌当量相当，多元固溶体与简单二元固溶体的性质是不一样的。所以，少量多元强化是提高合金性能的一种途径。

（3）几种常用的特殊变形黄铜的组织和压力加工性能：铅黄铜、锰黄铜、铁黄铜、镍黄铜等。

黄铜的型号（国标）

普通黄铜

H90、H80、H68、H62

特殊黄铜

铅黄铜：HPb59-1,HPb62-3,HPb58-3，HPb61-1，HPb60-3，HPb57-4

锰黄铜：HMn58-2，HMn57-3-1，HMn57-2-2-0.5，HMn55-3-1

硅黄铜：HSi80-3，HSi75-3，HSi62-0.6，HSi61-0.6

镍黄铜：HNi65-5，HNi56-3

铝黄铜：HAl60-1-1，HAl59-3-2，HAl61-4-3-1，HAl61-4-3-1.5

锡黄铜：HSn70-1，HSn62-1，HSn60-1，HSn72-1，HSn65-0.03

铁黄铜：HFe59-1-1，HFe58-1-1

锑黄铜：HSb60-0.9，HSb61-0.8-0.5

镁黄铜：HMg60-1

推荐产品

黄铜是与人类关系非常密切的合金，因其具有优良的导电性、导热性、延展性、耐腐蚀性、耐磨性等特性，被广泛地应用于电力、电子、能源及石化、机械及冶金、交通、轻工、新兴产业及等领域，在我国有色金属材料的消费中仅次于铝。因此，在质量控制、材料分类、合金鉴别、安全防范、回收再利用等现场应用中，铜合金牌号鉴别、金属成分的快速分析至关重要。

针对此类需求，浪声TrueX手持式合金分析仪可快速对铜合金进行定性分析和牌号鉴别，具有快速、高精准度、轻便、易携带等优点，为使用者提供迅速高效、准确的数据信息。

应用案例

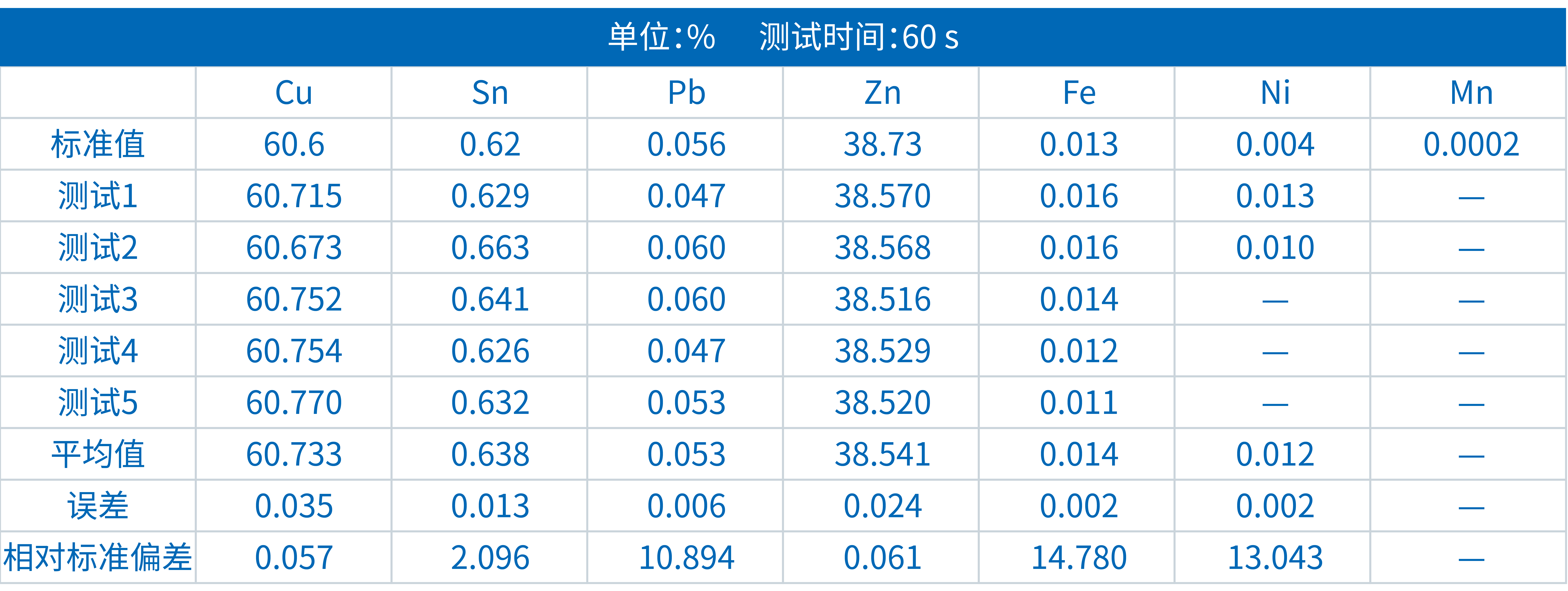

以下使用TrueX手持式合金分析仪，对CDA464（美标）标准铜合金进行多次检测，测试结果如下：
