INSIGHT系列(桌面式)

NSIGHT 五金卫浴版

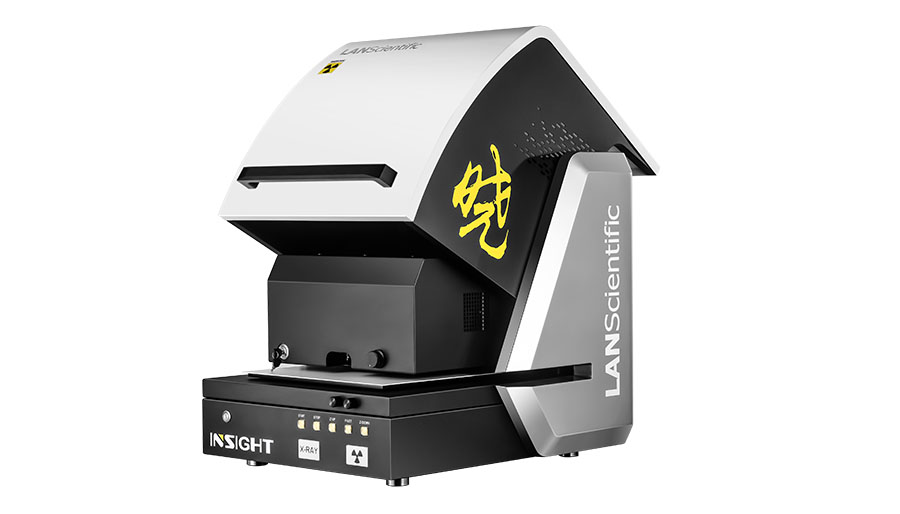

紧凑型桌面式微区XRF分析仪
NSIGHT 五金卫浴版

镀层工艺被广泛应用于五金制品中,科学技术与现代工业的发展对五金制品质量标准和控制越来越严格,进而对镀层技术发展和质量控制也越来越标准化。目前我们市面上,五金行业金属表面的镀层镀层主要分为三类:防护性镀层、防护-装饰性镀层、功能性镀层3种。

不同镀层产品的质量检查的内容因零件和镀层而异,但镀层的外观、厚度、耐蚀性和与基体金属的结合力是所有镀层都必须检查的内容,其中镀层的厚度是镀件品质的最重要保证因素。针对五金制品行业的表面处理的过程控制、产品质量检验等环节中的检测和筛检难题,浪声科学为您提供高效的、智能的XRF分析仪器——晓INSIGHT 镀层分析仪。

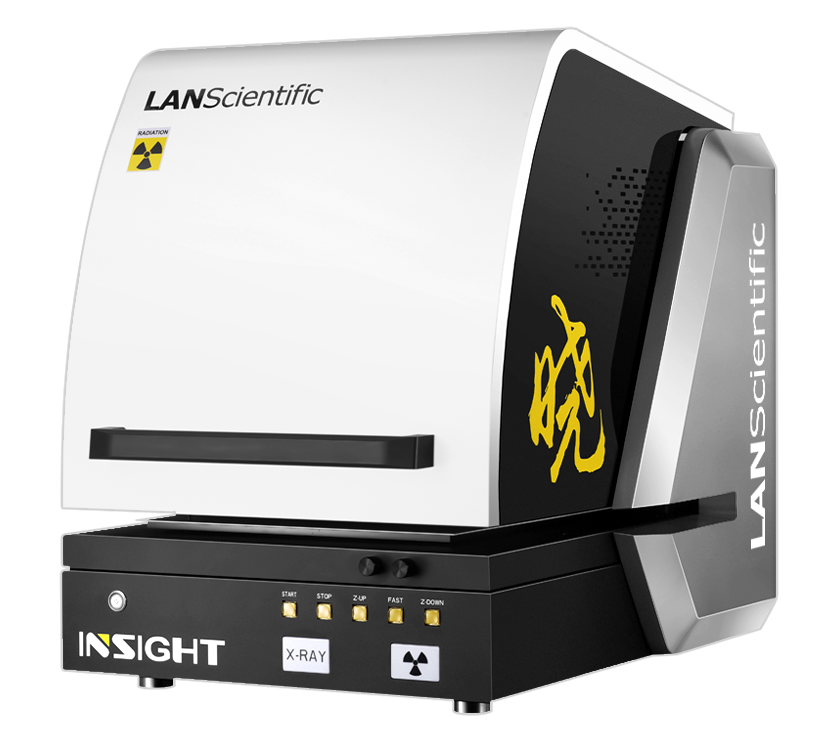

晓INSIGHT 镀层分析仪是一款上照式镀层分析仪,具有高灵敏度、非破坏性、操作简单、测试精度高、外观紧凑、节约空间等特点,不仅可用于对不均匀、不规则,甚至微小件等形态的样品进行元素分析,还能用于镀层和镀层系统的厚度测量,广泛应用于各类产品的质量管控、来料检验和生产工艺控制环节,以帮客户降低物料成本,满足对应的工业标准。






使用优势

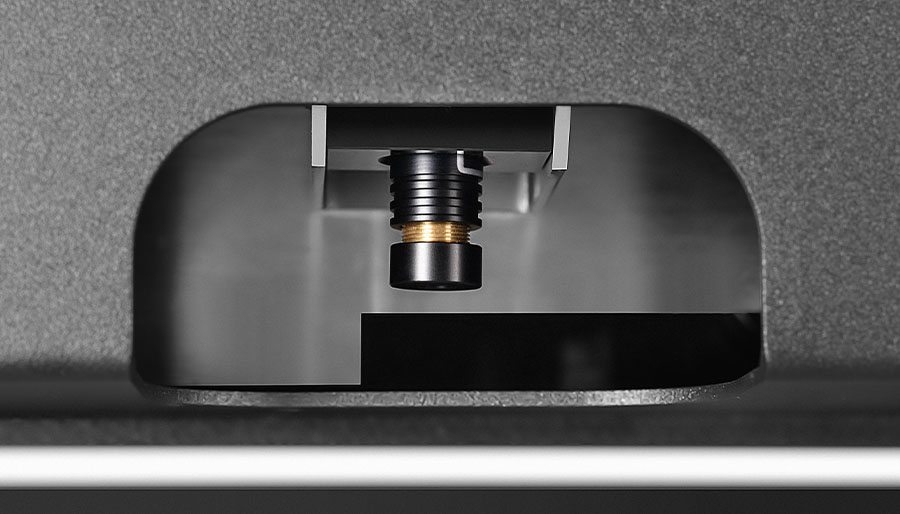

多准直器

多准直器可选或多种准直器组合由软件自动切换,使得晓INSIGHT的多功能性得以显著提升,以灵活应对不同尺寸的零件。

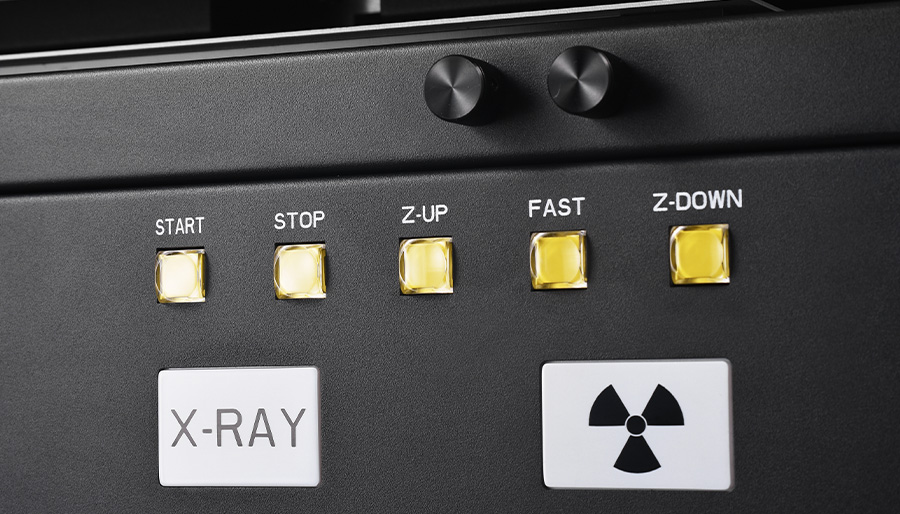

一键式测量

配备直观而智能的分析软件,操作简单,任何人无需培训都可以测试样品,仅仅需要点击“开始测试”,数十秒即可获得检测结果啦。

自动对焦

高低大小样品可快速清晰对焦,视频图像可放大、含十字线、自动聚焦。

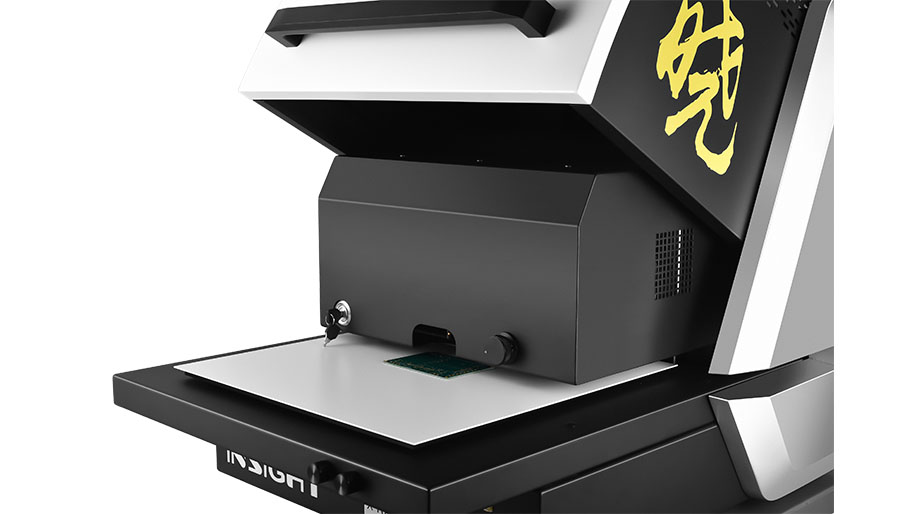

超大测量室

仪器壳体的开槽设计(C型槽)使得测量空间宽大,样品放置便捷,可以测量如印刷线路板类大而平整的物品,也可以放置形状复杂的大样品。

无损检测

X射线荧光是无损分析过程,不留任何痕迹,即使是对敏感性材料,其测量也是非常安全的。

高性能进口探测器

选用适合于多元素镀层的高灵敏度半导体探测器,比起传统的封气正比计数器,半导体探测器具有更佳分辨率、更低的背景噪声(最高 S/N 比)长期稳定性以及更长的使用寿命。

高精度手调X-Y平台

搭载高精度手调X-Y平台,最高精度可达25μm,使微区测量更便捷。



应用场景


晓INSIGHT 五金行业版(图1)

卫浴产品

卫浴五金一般分为三个组成部分。即底座(固定件)、连接件、功能件,电镀作为浴五金件的主要工艺,对于产品来说是至关重要的,它关系到产品使用寿命、光洁度、耐磨度。


点击了解更多

ScopeX COAT镀层分析仪(图2)

五金器具

五金器具是指用金、银、铜、铁、锡等金属通过加工铸造得到的产品,镀层工艺被广泛应用于五金器具中,常见的有:镀锌、镀铜、镀镍、镀金、镀银、镀锡、镀铑、镀钯以及合金电镀。


点击了解更多

晓INSIGHT 五金行业版(图3)

装饰性涂层

可使零件美观,也可提高表面的耐腐蚀性及耐磨性,例如Au及Cu-Zn仿金镀层、黑铬、黑镍镀层等。


晓INSIGHT 五金行业版(图4)

ABS电镀层

近年来,随着工业的快速发展,塑料电镀已被广泛应用在塑料零件的装饰性电镀上,ABS塑料是塑料电镀中应用最广的一种。与金属制件相比,塑料电镀制品不仅可以实现很好的金属质感,而且能减轻制品重量,在有效改善塑料外观及装饰性的同时,也可改善其在电、热及耐蚀等方面的性能。


点击了解更多

晓INSIGHT 五金行业版(图5)

单镀层

可检测铁镀镍、铜镀镍、铁镀铬、铜镀锡、铜镀金、铜镀银等单镀层的厚度和元素成分。

晓INSIGHT 五金卫浴版(图6)


紧固件

紧固件是使用非常广泛的机械基础零件,具有品种规格繁多,性能用途各异、标准化、系列化、通用化程度高等特点,为使紧固件提高防腐蚀能力兼顾外观美观,通常会对进行紧固件的表面处理,常见的表面的处理有镀锌,锌镍以及达克罗等方式。






规格参数

特点

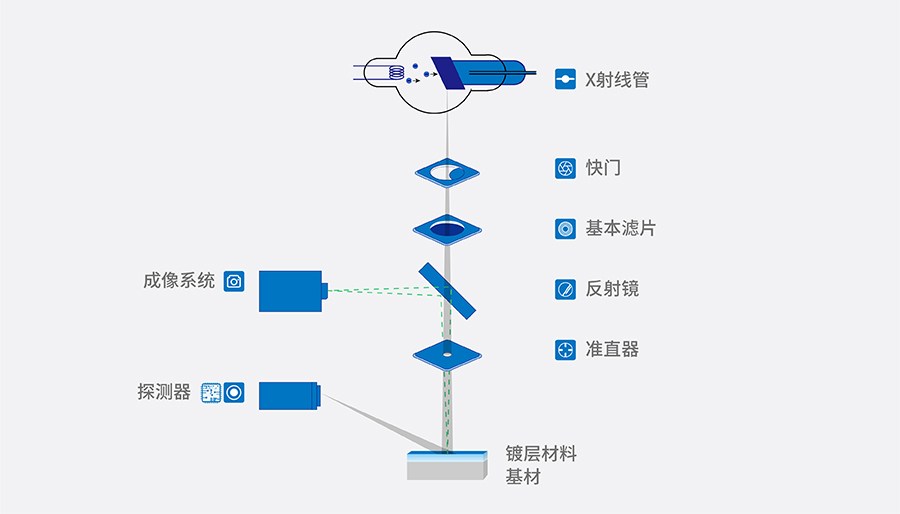

自上而下的测量结构,XYZ测量平台,Muti-FP多层算法

元素范围Na(钠)—Fm(镄)
分析层数5层(4层+基材)每层可分析10种元素,成分分析最多可分析25种元素
X射线管50 W(50kV,1mA),钨钯X射线管(靶材可选配)
探测器高灵敏度大面积Si-PIN探测器
准直器φ0.5-φ5可选,多准可选
相机

高分辨率CMOS彩色摄像头,500万像素

手动样品XY平台移动范围:100mm x 150 mm
可编程XY平台可选配
Z轴移动范围150 mm
样品仓尺寸564mm×540mm×150mm(L×W×H)
外形尺寸664mm×761mm×757mm(L×W×H)
重量120KG
电源AC 220V±5V 50Hz(各地区配置稍有不同)
额定功率150W
