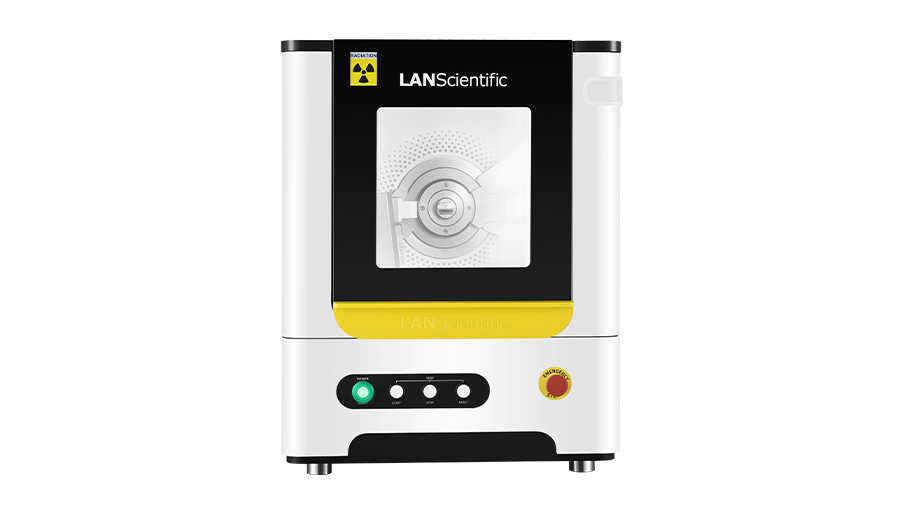

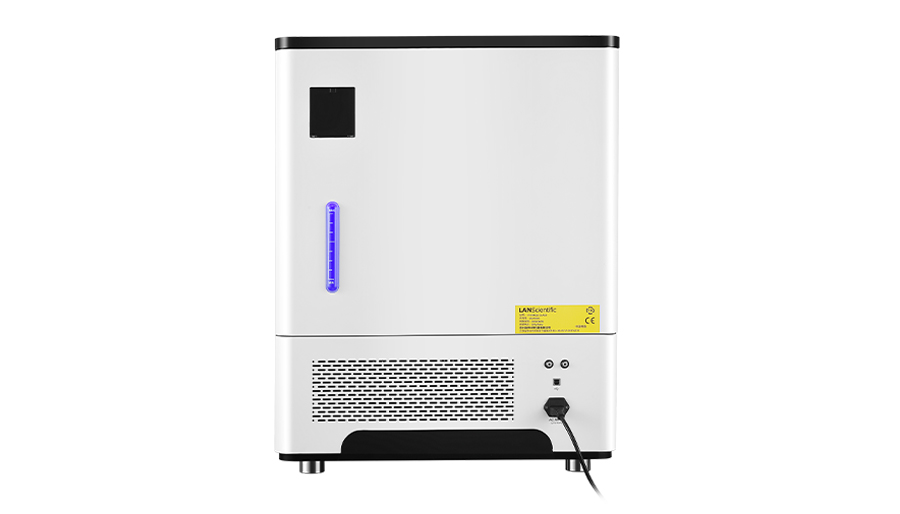

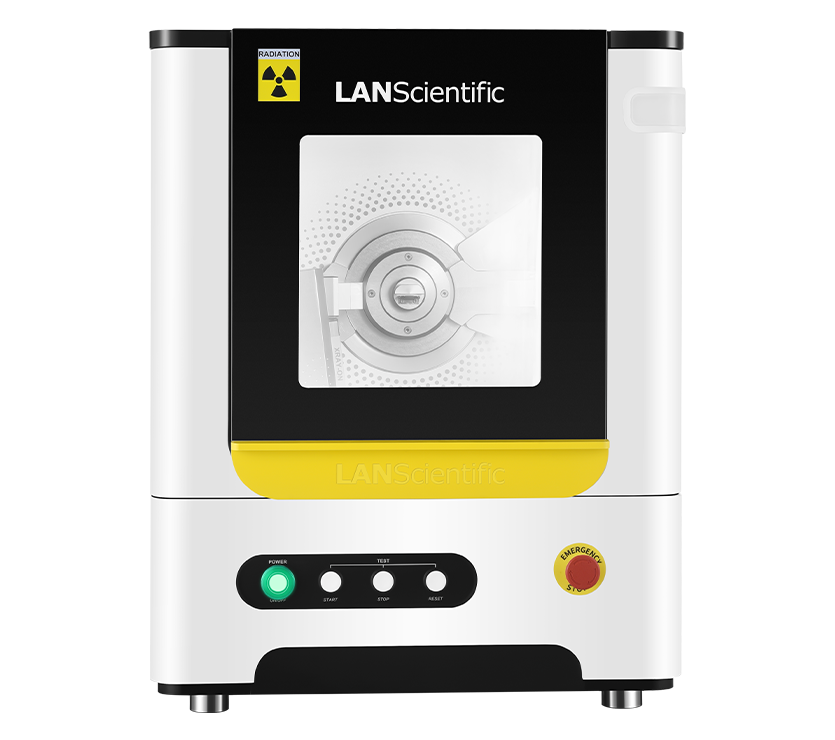

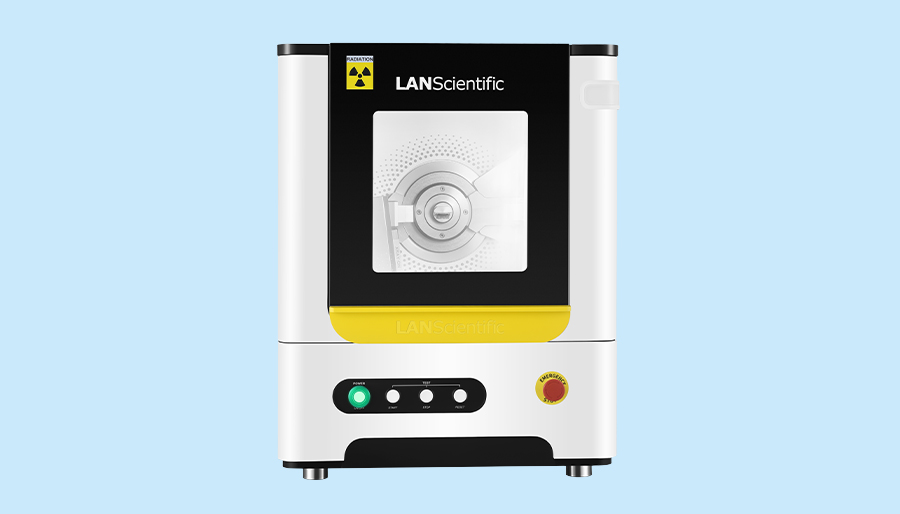

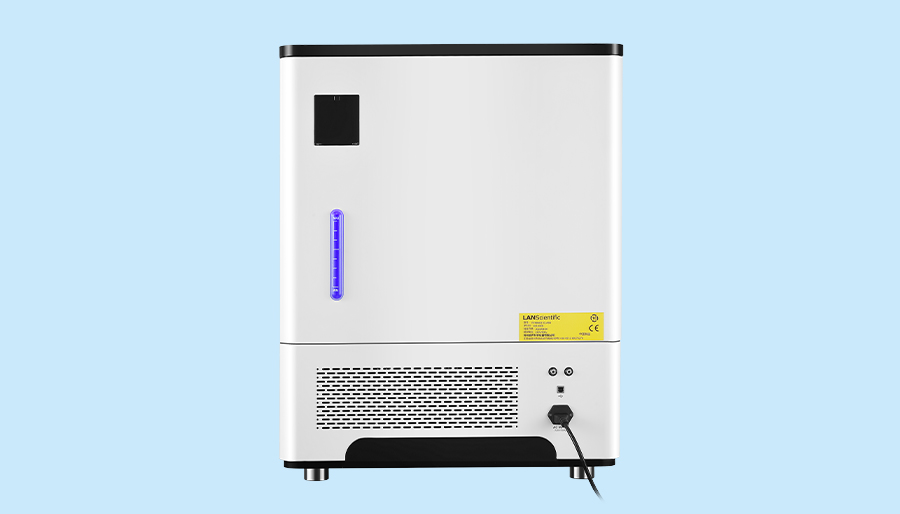

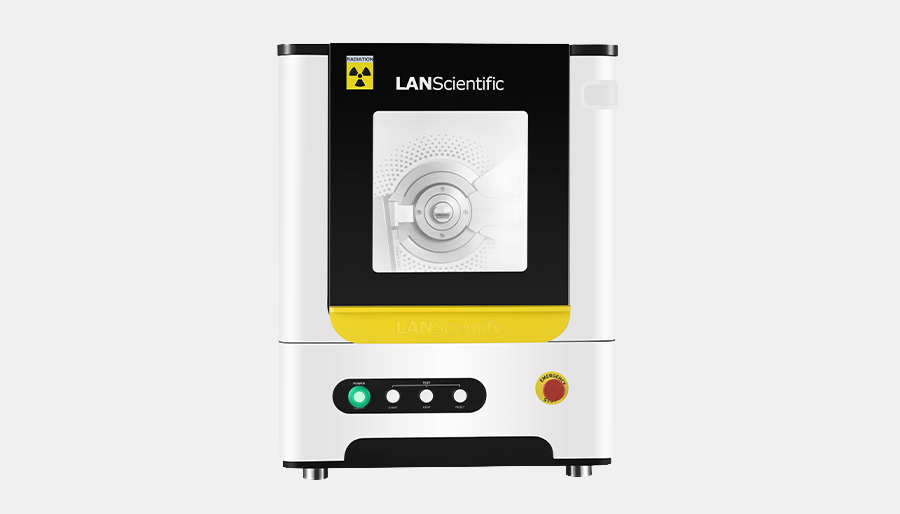

界FRINGE系列(桌面式)

FRINGE

界无止界,解析世界
FRINGE

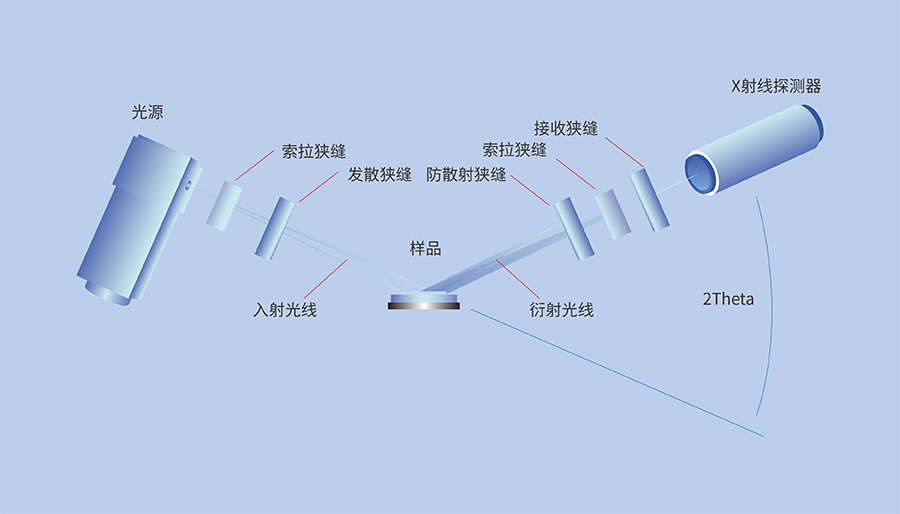

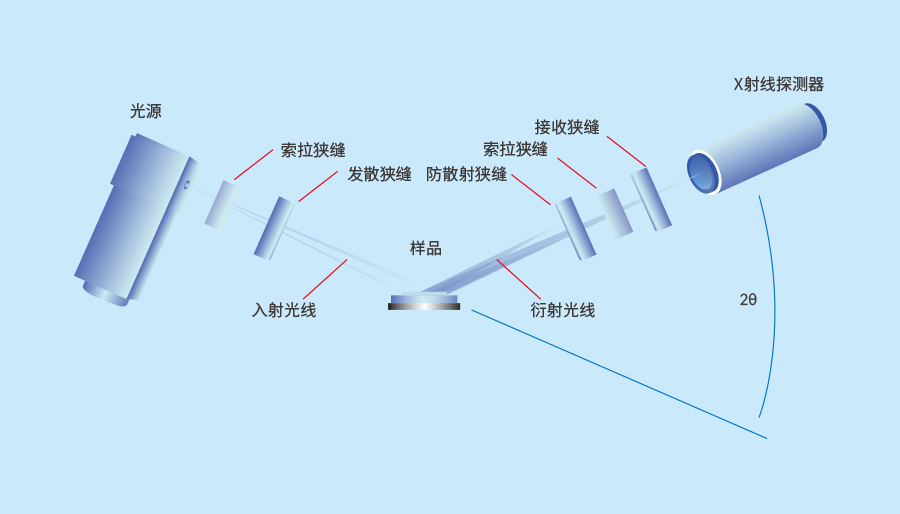

界FRINGE桌面式X射线衍射仪在X射线光束通过索拉狭缝、发散狭缝照射在样品上,样品台位于测角仪中心,基于反射几何θs-θd,X射线光束在满足布拉格定律时,在特定的方向上发生衍射现象,经过防散射狭缝、索拉狭缝、接收狭缝到达X射线探测器上,最终经过数据处理系统在分析软件上展现出采集的衍射图谱。

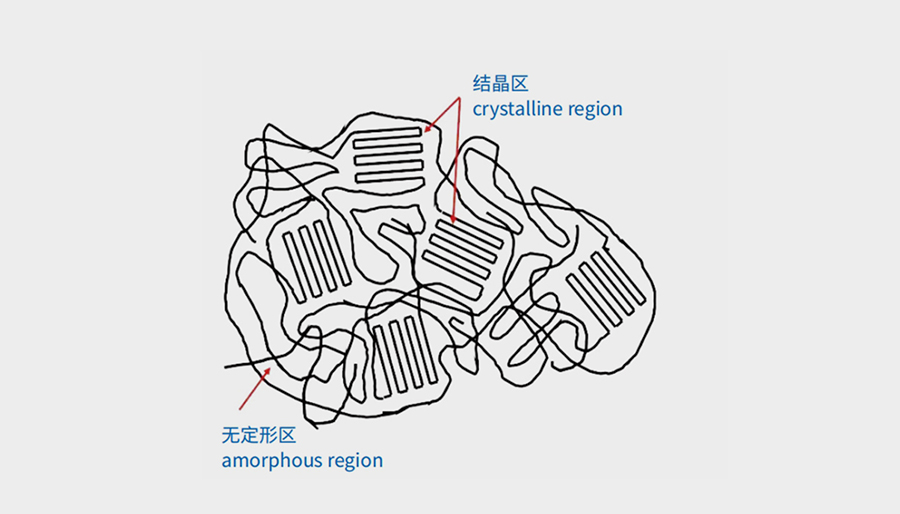

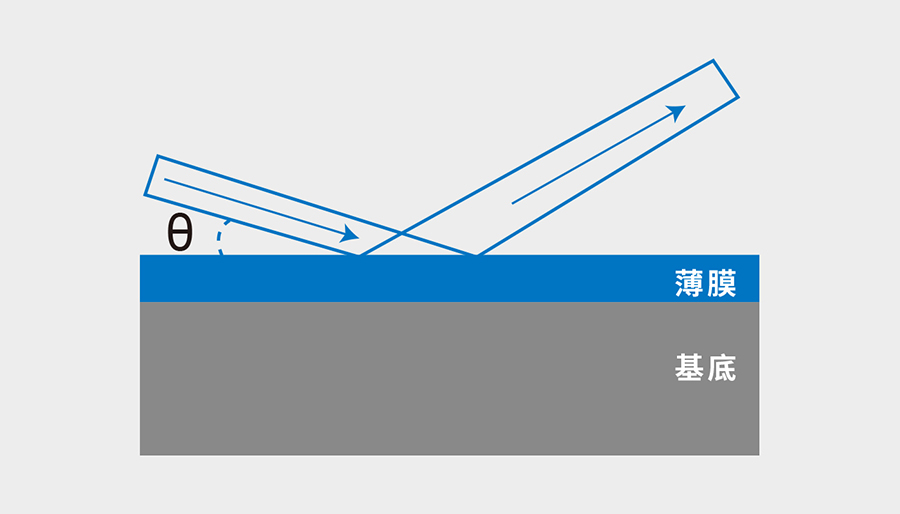

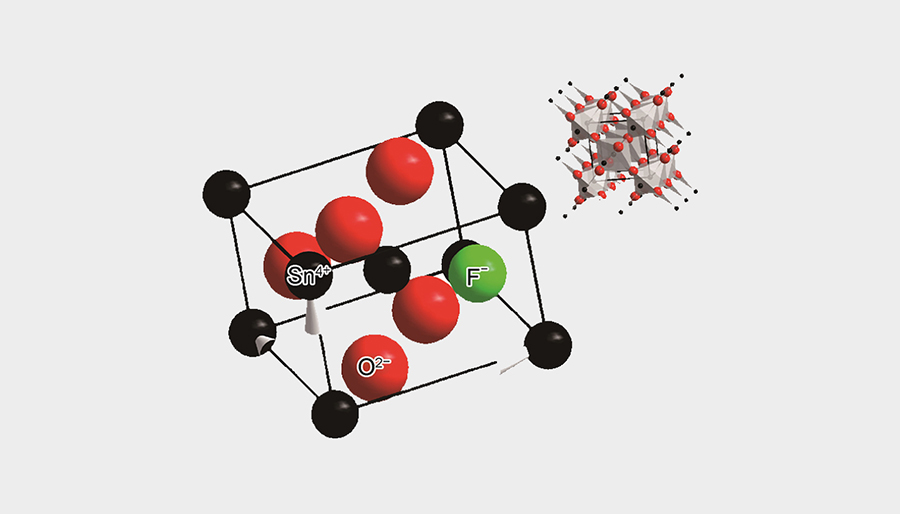

界FRINGE操作简单,同时具有高分析速度、极低的检测限和强稳定性等特点,非常适用工业、学术研究等领域的用户操作。紧凑轻便的外形和易于使用的设计,十分节约空间,适合每一台办公桌,只需准备标准的电源插座,然后花费几分钟的时间,即可完成对粉末、块状或薄膜等形态的样品进行主要物相定性、定量分析、晶体结构分析、材料结构分析及结晶度测定,是各种材料结构分析的理想之选。



使用优势

空气弹簧大橱窗升降门

空气弹簧大橱窗升降门,节约桌面空间,适合每一台办公桌,有效提高空间利用率。

内置水循环冷却系统

界FRINGE内置水循环冷却系统,无需额外增加冷水机,软件可实时显示X射线管中水温、流量、流速等信息。

适合所有人的XRD

CrystalX在获得衍射数据后,自动进行物相分析,并给出物相各组分百分比,大大降低了使用人员的要求,仅仅需要点击“开始测试”,其它交给CrystalX软件 吧。

安全性

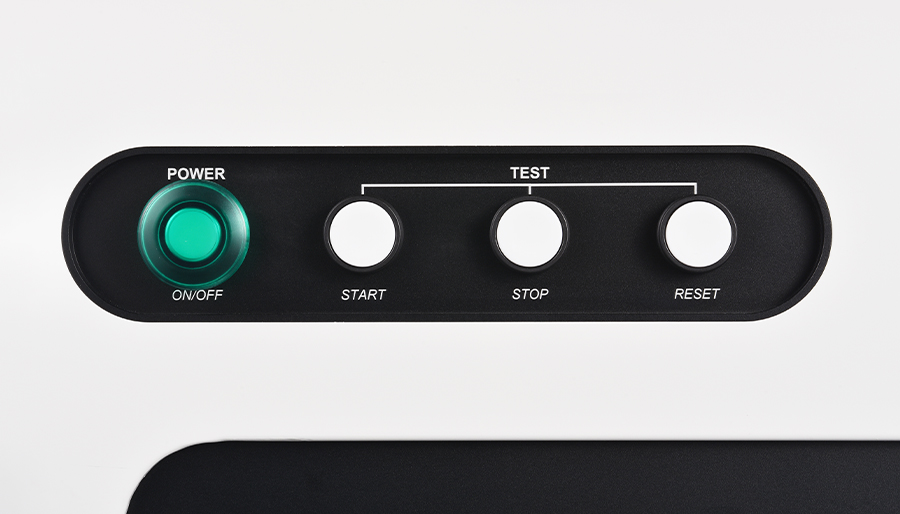

具有在测试过程中自动切断保护装置、安全联动锁装置,样品舱关闭后属于全封闭性能,操作界面有样品舱关闭提示功能。

集成式索拉狭缝

集成式索拉狭缝,无任何运动可调部件,增加测角系统的可靠性,从而使得界FRINGE桌面式XRD可安装于车载实验室平台。

DPPC探测器

DPPC探测器(数字脉冲处理计数探测器),计数吞吐量≥1×10^7CPS,无需使用二级单色仪,DPPC探测器在提供衍射数据的同时提供能量色散光谱数据,支持元素分析。

规格参数

测角仪θ/θ立式测角仪、衍射圆半径 150mm
2θ角度范围-3° - +150°
2θ角度精度全谱范围内<±0.02°偏差
分辨率<0.04°2θ 半峰宽FWHM
索拉狭缝集成式索拉狭缝,无任何运动可调部件,增加测角系统的可靠性,从而使得界FRINGE桌面式XRD可安装于车载实验室平台

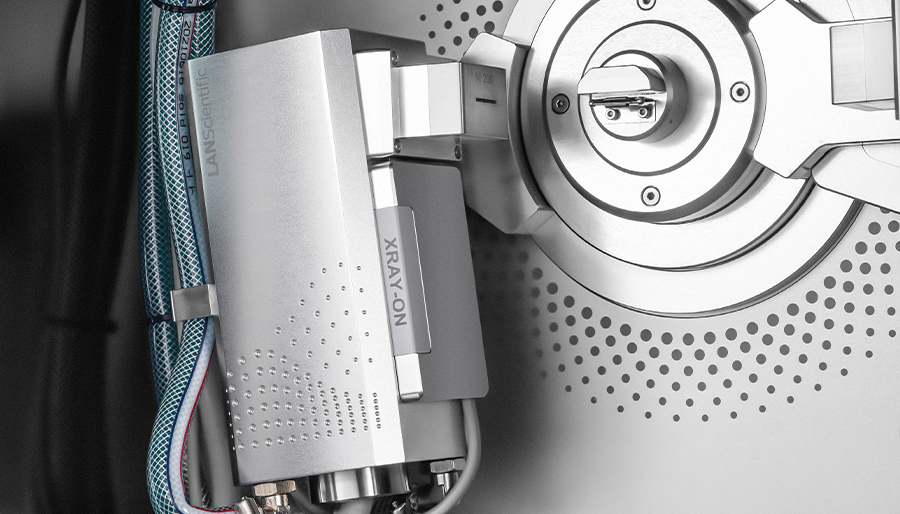

X光管金属陶瓷 X 射线管,焦点:1 x 10 mm,默认配置Cu靶,可选配 Co、Cr、Mo靶
X射线管功率600W
仪器尺寸580 x 450x 680mm(L×W×H)
重量<80KG
电源220V±10V, 50Hz, 整机功率 1000W
散热方式界FRINGE内置水循环冷却系统,无需额外增加冷水机,软件可实时显示X射线管中水温、流量、流速等信息
探测器DPPC探测器(数字脉冲处理计数探测器),计数吞吐量≥1×10^7CPS,DPPC探测器可高效抑制样品荧光,即使对于强荧光样品,也能提供出色的峰背比,无需使用二级单色仪,DPPC探测器在提供衍射数据的同时提供能量色散光谱数据,支持元素分析

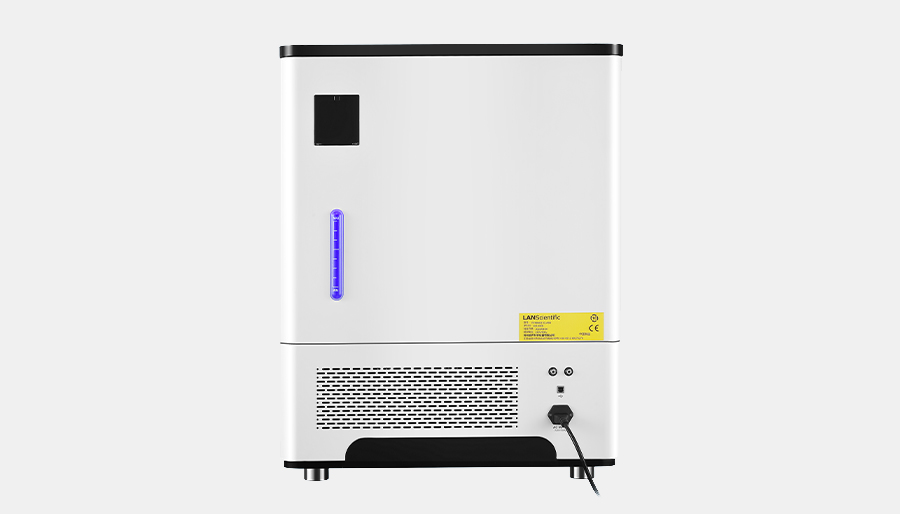

接口紧凑的家用墙插插头提供电源,USB接口连接PC用于控制XRD
扫描速度
0.01 - 120˚/min
气源提供2路气源接口,可用于原位分析或气氛保护
安全性界FRINGE具有空气弹簧大橱窗升降门,可无死角观察原位分析过程,并可有效屏蔽X射线,具有在测试过程中自动切断的保护、安全联动锁装置,样品舱关闭后属于全封闭性能,操作界面有样品舱关闭提示功能
云端服务功能界FRINGE配套使用可同步的移动端APP服务,用于支持衍射数据卡片化管理,并支持接入知识管理系统。
CrystalX软件浪声科学为界FRINGE开发出专用的晶体分析软件CrystalX,CrystalX在获得衍射数据后,自动进行物相分析,并给出物相各组分百分比,大大降低了使用人员的要求,无需手动检索,无需扣背景,无需平滑,无需手动寻峰,仅仅需要点击“开始测试”,其它交给CrystalX 软件 吧!
