映SHINE系列(便携式)

SHINE 研究版

SHINE 研究版

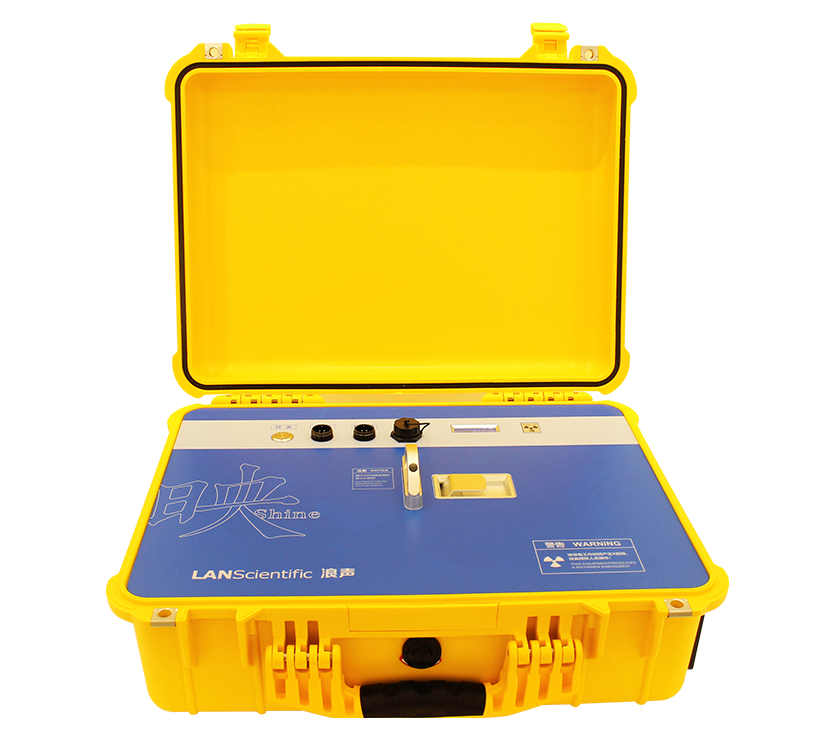

映SHINE便携式X射线衍射仪是浪声科学结合XRD、XRF和计算机软件等多项技术,自主研发的一款便携式X射线衍射设备。仪器通过对样品进行X射线衍射,分析其衍射图谱,获得材料的成分、材料内部原子或分子的结构或形态等信息(材料主要成分、次要成份或微量成份的全晶相ID信息),具有制样简单、无污染、快捷、测量精度高、能得到有关晶体完整性的大量信息等优点,是研究物质的物相和晶体结构的主要方法。

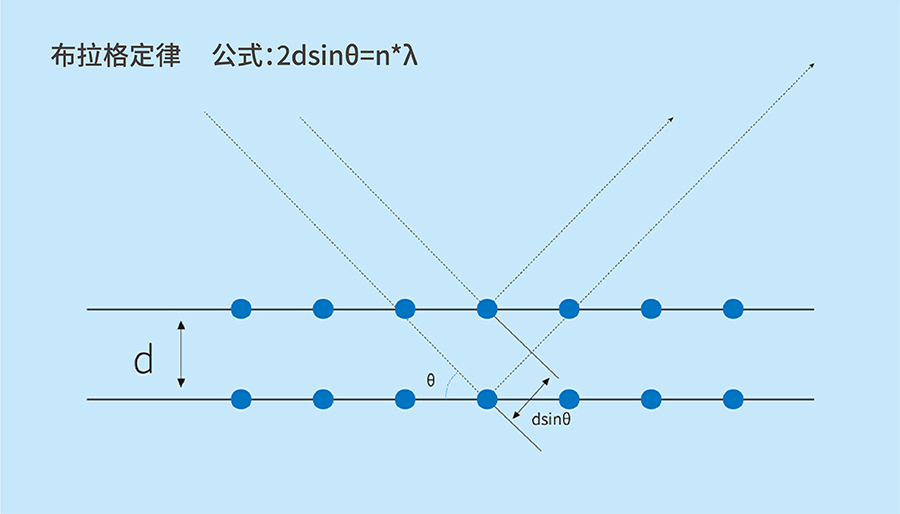

映SHINE在X射线束穿过样品的位置处使用透射几何技术,微聚焦X射线管发射X射线束通过准直器照射在样品池中的粉末颗粒,独特的振动系统使得粉末颗粒更多的晶面暴露在X射线束下,在满足布拉格定律时发生衍射现象从而在CCD上采集衍射图谱。样品池中的样品量固定不变,因此样品密度的变化不会影响分辨率。这个特点对于低密度材料尤其重要,如:药物样品,与基于反射几何技术的仪器相比,仪器在穿透性能固定的情况下可以获得更高的分辨率。

使用优势

便携式

仪器采用防水防尘箱一体机设计,无任何机械移动部件,轻便小巧,方便携带,可自由进行实验室/野外现场科学研究。

集成性

XRD与XRF技术集成,在每次检测中,能够同时采集XRD和XRF的X射线光子数据,提供物质成分、物相及结构信息,从而促进检测结果更加精准。

简便性

仪器一键式操作,无需校正,自动检测。实时显示全谱衍射图,自动进行物相分析,一键生成定量结果。

制样简单

单次分析仅需要20毫克左右的样品即可获得优质的检测结果,样品制备无需制片、压片、刮平等,3分钟即可完成样品制样(粉碎、滤筛、装样)。

数据传输

仪器通过USB, 蓝牙,WIFI与笔记本电脑实现高速连接,实时对映SHINE仪器进行控制及物相分析。

安全性

专业的多重防护辐射处理,测量时仪器全方位无任何辐射泄漏。



应用场景

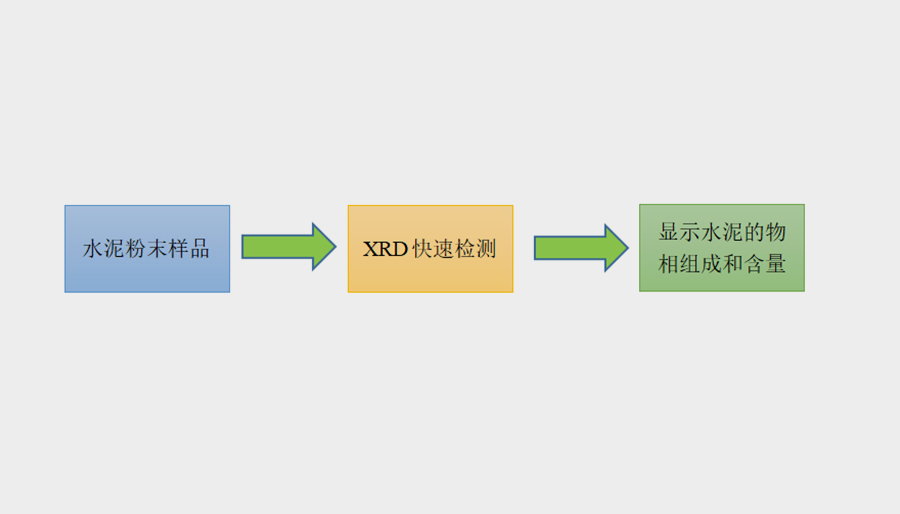

SHINE 研究版(图1)


生物医药

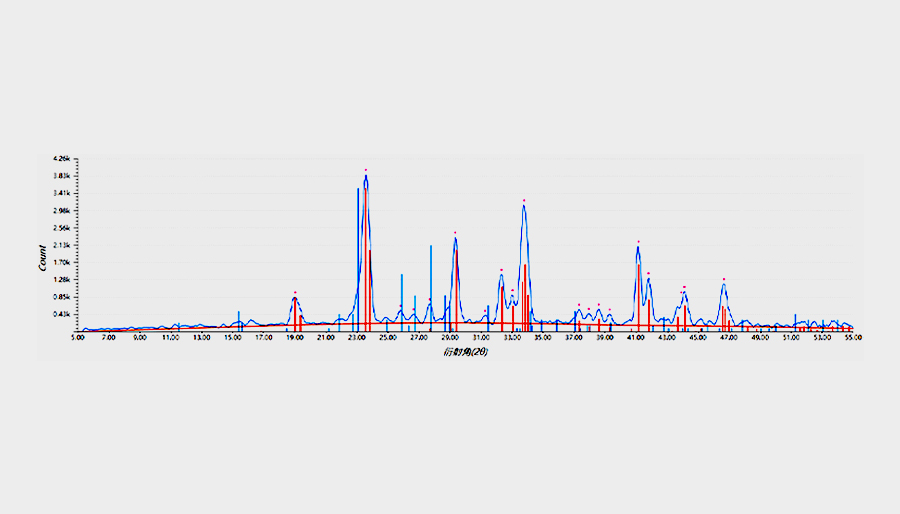

SHINE 研究版(图2)

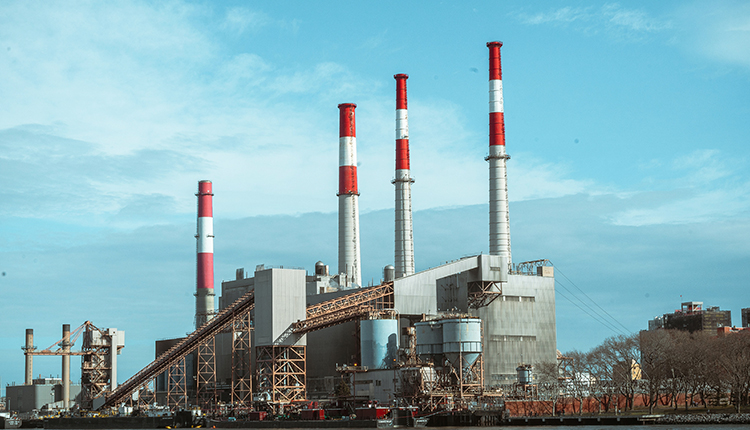

环境监测

SHINE 研究版(图3)

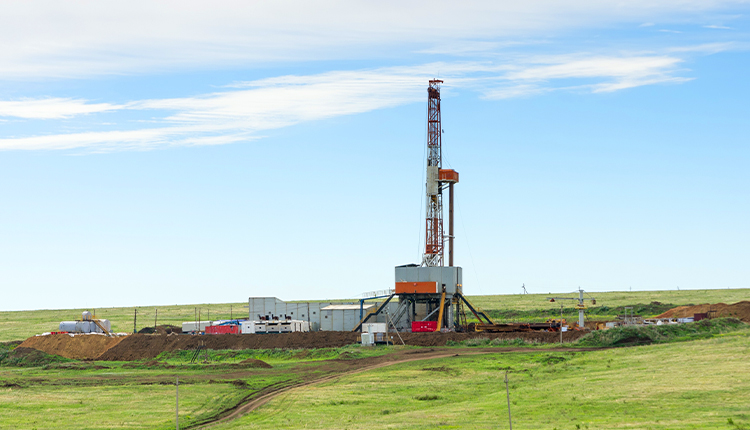

地质与探勘

SHINE 研究版(图4)


研究与教育


SHINE 研究版(图5)

金属化合物

SHINE 研究版(图6)


化学与催化剂



规格参数

XRD分辨率0.2°@2θ FWHM
XRD范围5-55°2θ
探测器2000 X 256像素,2维3级Pelter制冷CCD
X射线管靶材集束微焦斑X射线管,Cu 或 Co, Cr、Fe、Ni、Mo、Ag、W 靶(可根据检测样品选配)
X射线管电压50kV最大,0-50kV可调节
X射线管功率40W最大,0-40W可调节
XRF能量分辨率127eV@8keV
XRF检测范围Mg(镁)—U(铀)
样品颗粒大小样品颗粒<150um (100目筛)
散热方式水冷
样品量约20mg
工作温度 -10°C-35°C
重量15KG
电源锂离子电池或电源适配器
尺寸500×400×188mm(L×W×H)
CrystalX分析软件语言中文、英语等多国语言
