INSIGHT系列(桌面式)

INSIGHT 通用小零件版

为小型化产品提供精准分析

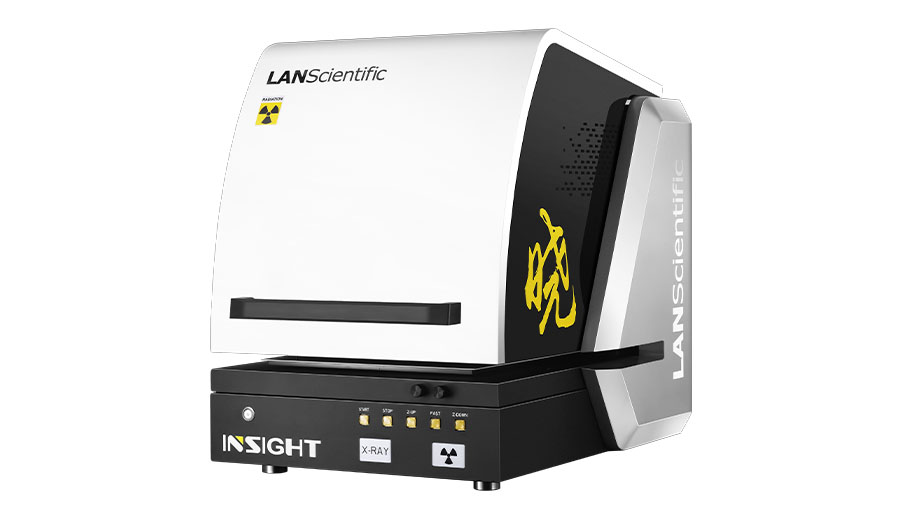

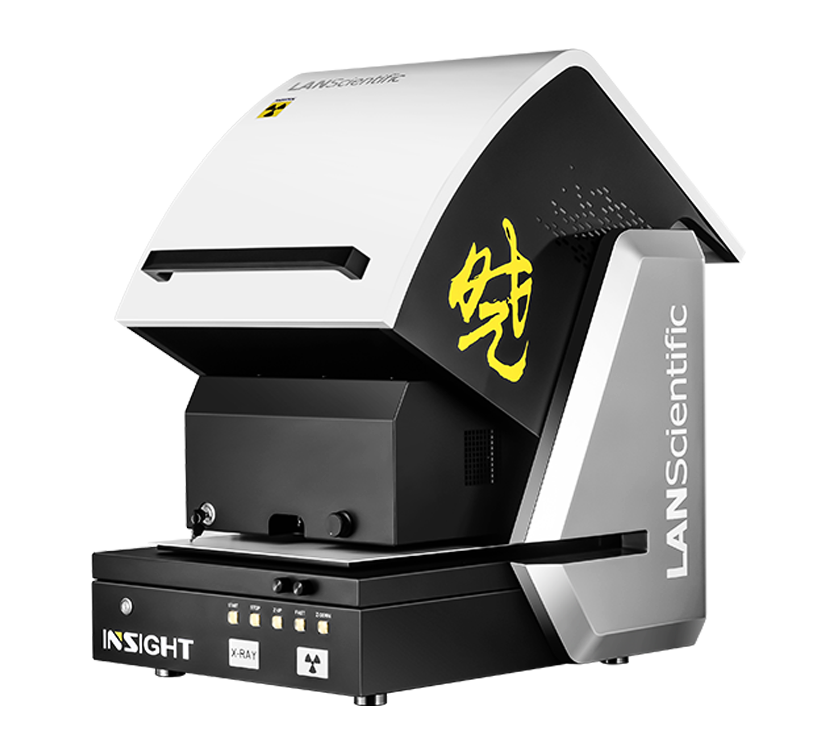

INSIGHT 通用小零件版

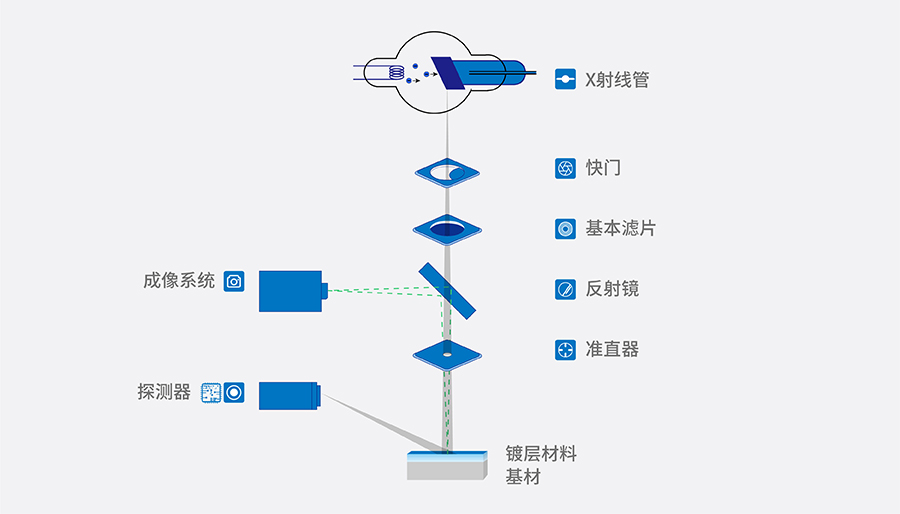

晓INSIGHT 镀层分析仪使用微聚焦X射线管将X射线源的大部分射线收集并汇聚成微束斑,照射在样品位置,从而获得良好的空间分辨率及很强的荧光信号,通过能谱探头及后续的数据处理器等采集、处理并评价样品被辐照后产生的荧光信号,得出样品的成分信息。它可实现更复杂应用的快速测量和精准分析,是对不均匀或形状不规则的未知样品以及微观物体进行元素分析的理想方法。


晓INSIGHT 镀层分析仪是一款上照式镀层分析仪,具有外观紧凑、节约空间、易于操作、分析快速、检测精准等特点,被广泛应用于常规和复杂镀层结构的样品进行元素分析和厚度检测,尤其是对不均匀、不规则,甚至微小件等形态的样品,确保客户获得可靠、可重复结果以满足数百种应用,包括:珠宝首饰、小零件、连接器镀层、普通电路板等。


使用优势

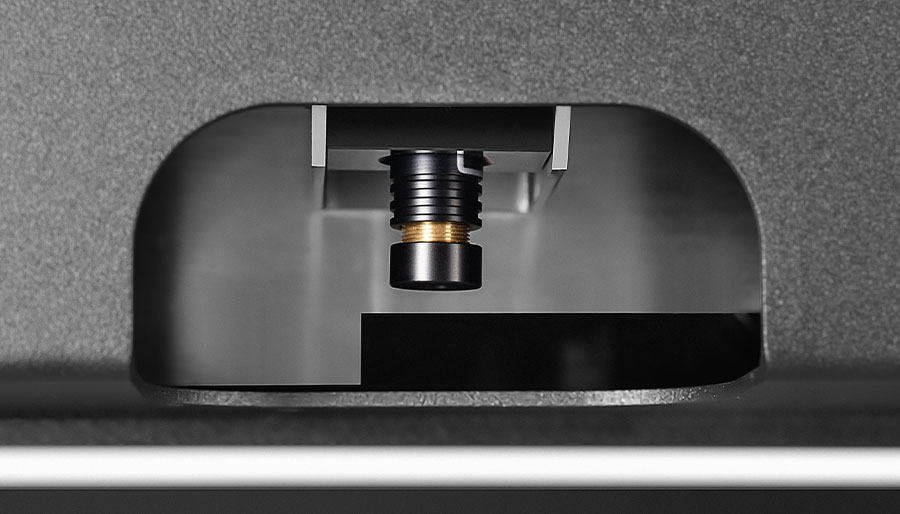

多准直器

多准直器可选或多种准直器组合由软件自动切换,可灵活应对不同尺寸的零件。

一键式测量

配备直观而智能的分析软件,操作简单,任何人无需培训都可以测试样品,仅仅需要点击“开始测试”,数十秒即可获得检测结果啦。

自动对焦

高低大小样品可快速清晰对焦,视频图像可放大、含十字线、自动聚焦。

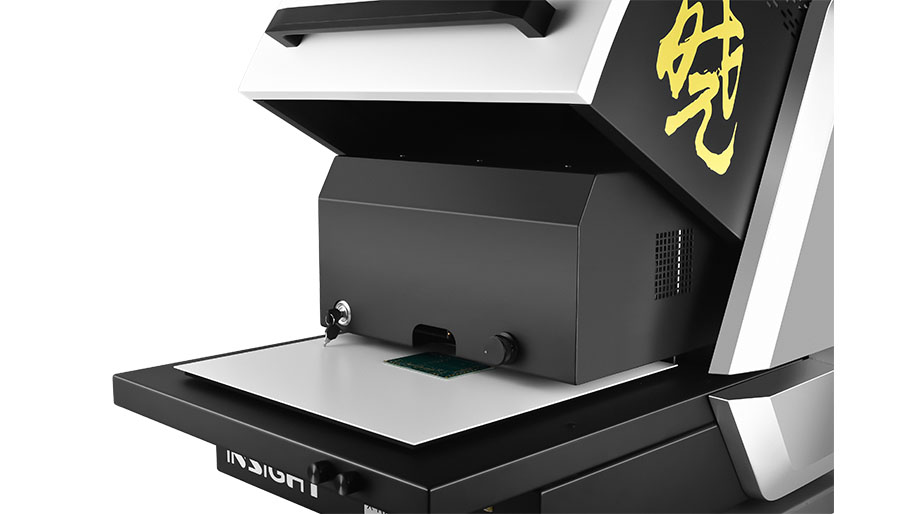

超大测量室

仪器壳体的开槽设计(C型槽)使得测量空间宽大,样品放置便捷,可以测量如印刷线路板类大而平整的物品,也可以放置形状复杂的大样品。

无损检测

X射线荧光是无损分析过程,不留任何痕迹,即使是对敏感性材料,其测量也是非常安全的。

高性能进口探测器

选用适合于多元素镀层的高灵敏度的半导体探测器,比起传统的封气正比计数器,半导体探测器具有更佳分辨率、更低的背景噪声(最高 S/N 比)长期稳定性以及更长的使用寿命。

可编程自动位移样品台

可选配固定或电动型自动平台,并且可编程以适应广泛的零件尺寸和测试量。固定样品台足以对易于定位检测面积的电路板上一个或几个位置进行点检。用户可以使用固定样品台手动定位样品,但是对于具有复杂设计和极小特征的电路板,在电动样品台上的处理效果会更好,这种样品台可提供更好的精确度来进行微调。此外,INSIGHT还允许创建、保存和调用多点程序,以便对多个部件进行自动化测试。可编程 XY 载物台与内置模式识别软件相结合,使大容量样品测试既高效又一致。


应用场景


ScopeX COAT镀层分析仪(图1)

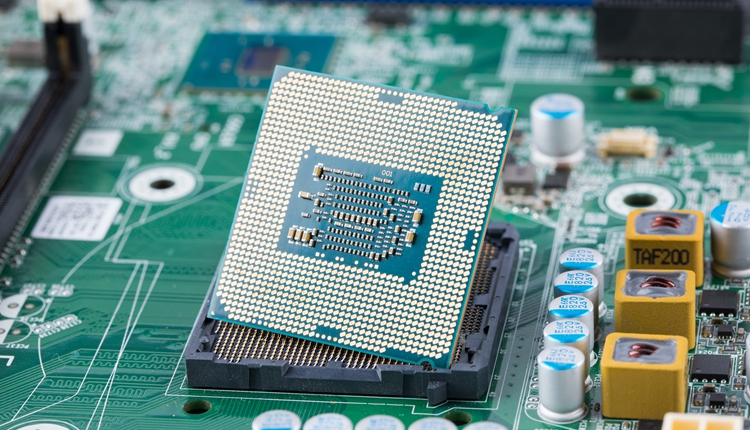

普通电路板

PCB表面处理工艺,常见的是热风整平、有机涂覆OSP、化学镀镍/浸金、浸银、浸锡和电镀镍金等工艺。晓INSIGHT可对不同形状的PCB镀层厚度与成分进行快速、高效、无损和准确的分析。


点击了解更多


ScopeX COAT镀层分析仪(图4)


珠宝首饰

电镀工艺能起到保护首饰金属表面的作用,又可使金属首饰表面更加美观。不同国家首饰电镀标准不同,目前我国执行的标准为《贵金属覆盖层饰品 电镀通用技术条件 QB T 4188-2011》,为满足市场质量要求,确保符合行业规范,晓INSIGHT适用于不同形状的珠宝首饰的单镀层和多镀层厚度和成分检测。





ScopeX COAT镀层分析仪(图6)

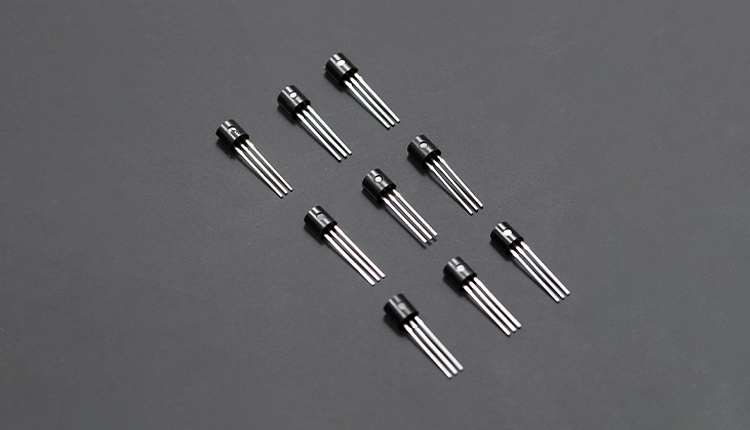

电子元器件

镀层技术和电子元件的发展互相协同,随着社会发展节奏的加快,对电子元件的性能要求逐渐提高,镀层技术也显得尤为重要。为保证电子产品稳定可靠,对电子元件的镀层进行检测筛选是一个重要环节。常见的电子元件镀层有锡-银(Sn-Ag)镀层、锡-铋(Sn-Bi)镀层、锡-铜(Sn-Cu)镀层、预镀镍-钯-金(Ni-Pd-Au)等。


晓INSIGHT 小零件通用版(图4)

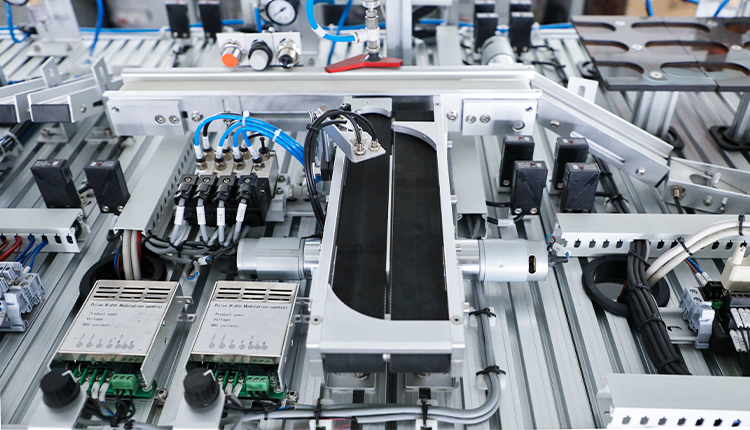

通用小零件和小结构

随着科技的快速发展,各个行业中零件都趋于小型化,镀层工艺作为小零件的重要表面处理方法,分为挂镀、滚镀、接连镀和刷镀等方法。


晓INSIGHT 通用小零件版(图5)

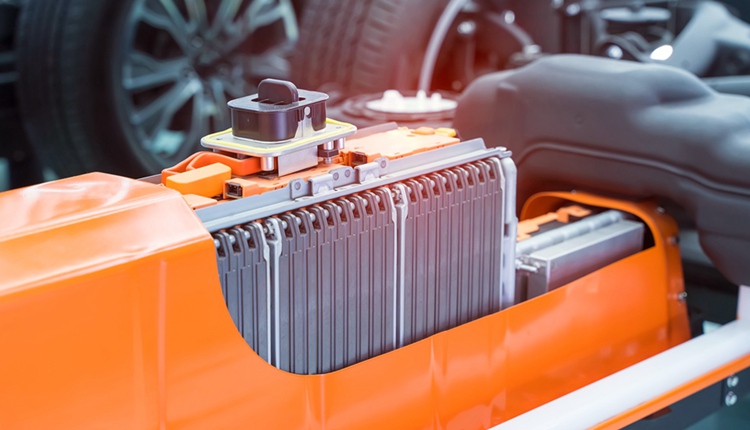

燃料电池

表面处理技术被广泛应用燃料电池制造中,比如燃料电池支撑与连接件表面工艺、燃料电池双极板表面处理工艺、覆盖件(燃料电池发动机或电堆pack壳体)表面处理工艺等。浪声XRF技术能为燃料电池行业的品质检测应用提供合适的解决方案。








规格参数

特点

自上而下的测量结构,XYZ测量平台,Muti-FP多层算法

元素范围Na(钠)—Fm(镄)
分析层数5层(4层+基材)每层可分析10种元素,成分分析最多可分析25种元素
X射线管50 W(50kV,1mA)微聚焦钨钯射线管(靶材可选配)
探测器Si-PIN大面积探测器
准直器φ0.05-φ1可选,多准可选
相机

高分辨率CMOS彩色摄像头,500万像素

手动样品XY平台移动范围:100 x 150 mm
可编程XY平台可选配
Z轴移动范围150 mm
样品仓尺寸564×540×150mm(L×W×H)
外形尺寸664×761×757mm(L×W×H)
重量120KG
电源AC 220V±5V 50Hz(各地区配置稍有不同)
额定功率150W
