拉曼光谱(RAMAN)

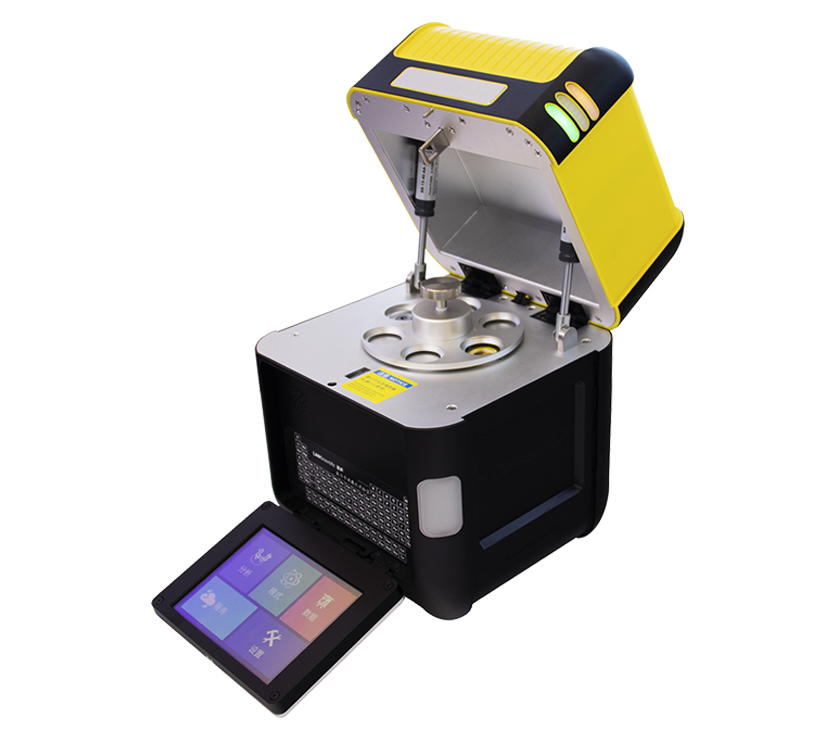

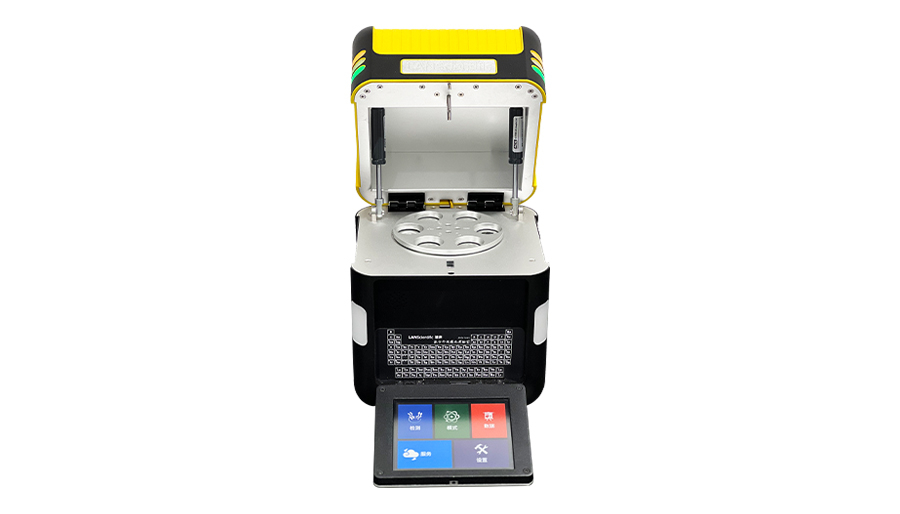

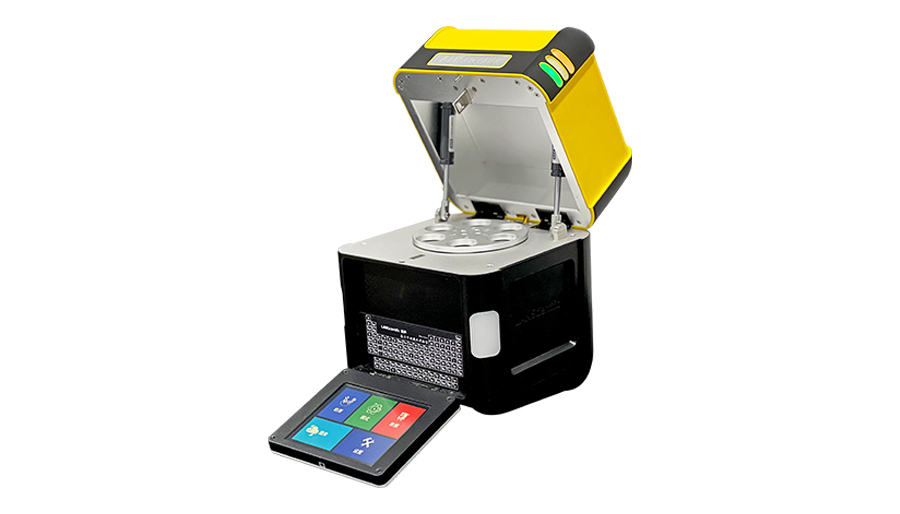

PeDX RAMAN便携式X荧光-拉曼联用仪

为生物医药领域提供全新的检测方法
PeDX RAMAN便携式X荧光-拉曼联用仪

当用波长比试样粒径小得多的单色光照射气体、液体或透明试样时,大部分的光会发生透射,而一小部分则按不同的角度散射开来,产生散射。

除了与原入射光有相同频率的瑞利散射外,还有一系列对称分布着若干条很弱的与入射光频率发生位移的拉曼谱线,这种现象称为拉曼效应。由于拉曼谱线的长度直接与试样分子振动或转动能级有关,因此可以得到有关分子振动或转动的信息。


便携式X荧光-拉曼联用仪集成Raman与XRF技术于一体,操作简单,具有高分析速度、制备简单/无需制样、测定时间短等特点,适用于现场快速检测!

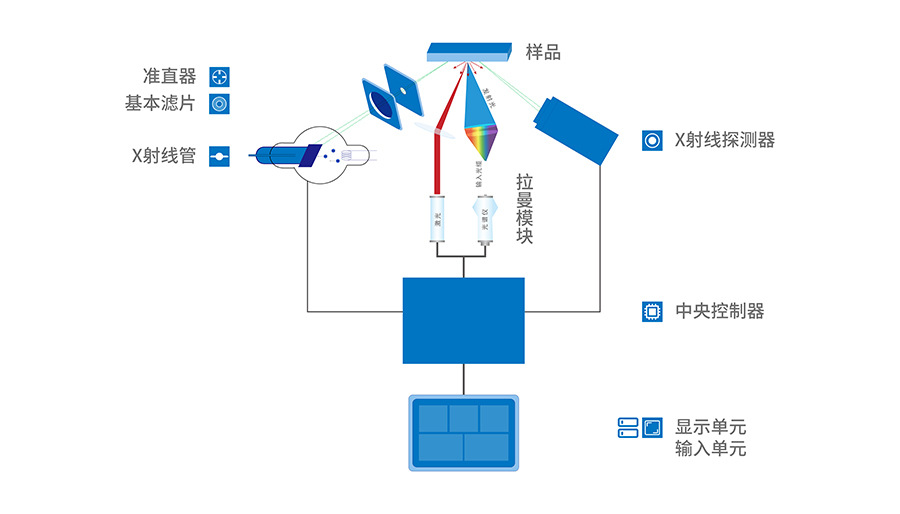

仪器打破常规,从有机和无机的两个角度、分子光谱和原子光谱两个维度对样品进行检测,Raman主要分析物质分子结构表征;XRF则是一种物质的元素种类及含量的分析技术,两种技术联用互补,可有效提高鉴定的可靠性,为监督执法机关、检测机构和食药品相关企业提供一种新型光谱联用角度和方法。




使用优势

分子光谱和原子光谱集合分析

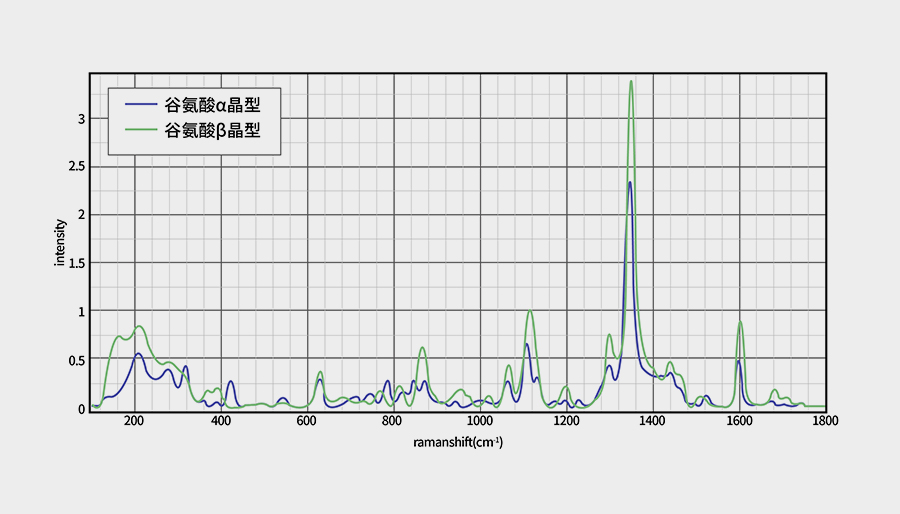

仪器集成Raman和XRF技术,从有机和无机的两个角度、分子光谱和原子光谱两个维度对样品进行检测,两种技术联用互补,可有效提高鉴定的可靠性。XRF可以通过各元素的种类和含量的不同对样品进行区分,实现样品的初筛;拉曼光谱可以根据谱图中的特征峰推断样品的分子结构,并且可以根据峰位对样品进行定性。

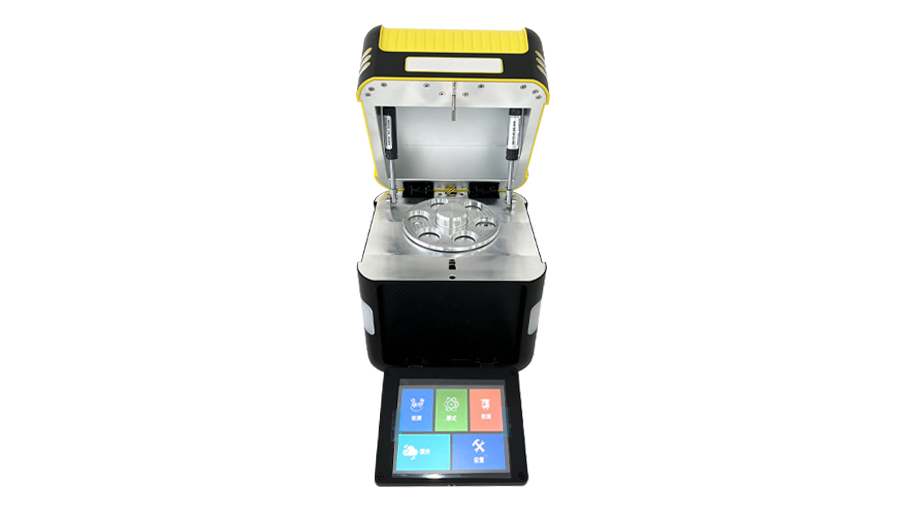

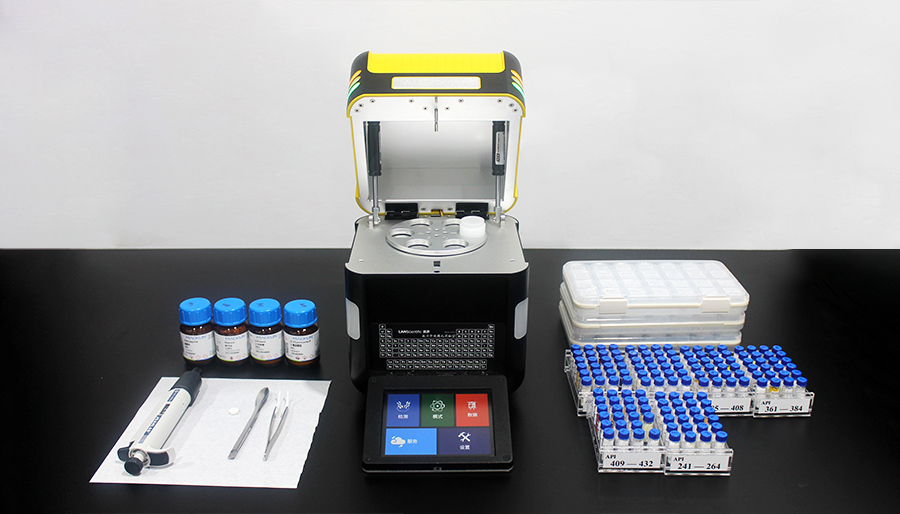

六位自动进样台

仪器配备自动进样器,自动进样模式取代了传统手动模式,可一次性分析6件样品,实现无人值守分析,大大提高了现场执法检测的工作效率。

内置收纳式工业级显示屏

工业级彩色触摸屏,操作界面简单、直观,具有更优异的背光性能,防水性能,在强光下或者戴手套也可以操作,轻松应对各种执法现场环境。

封闭式样品仓

具有专业的多重防护辐射处理(样品仓辐射屏蔽措施、安全联动装置),测量时仪器全方位无任何辐射泄露。封闭式样品仓可有效避免可见光、荧光对拉曼光谱带来的背景信号影响,提高峰背比,提升分析精度。

一站式分析系统

食品、药品、化妆品等一站式分析,大大节约执法成本,工作人员只需要熟悉一个分析系统,即可全域管控,避免了不同生产厂商不同分析软件带来的“孤岛效应”。

模块化升级

可根据执法情况升级应用模式功能,如根据药品包装中的元素含量、药品分子结构等具有指纹性特征的信息来溯源药品的产线工艺、生产成分、包装生产信息

固定的样品装载结构

相比于手持式的光谱仪,PeDXRAMAN固定的样品装载结构,无需手动对焦,避免了人员给测试结果带来干扰,保证了光路的稳定性和检测结果的准确性和复验性。

内置5G数据云服务模块

仪器配备可同步控制的执法APP,APP可对检测信息进行传输和管理,轻松实验系统数据共享互联。领导可对系统内执法情况一览无遗,快速了解检测情况。

应用场景

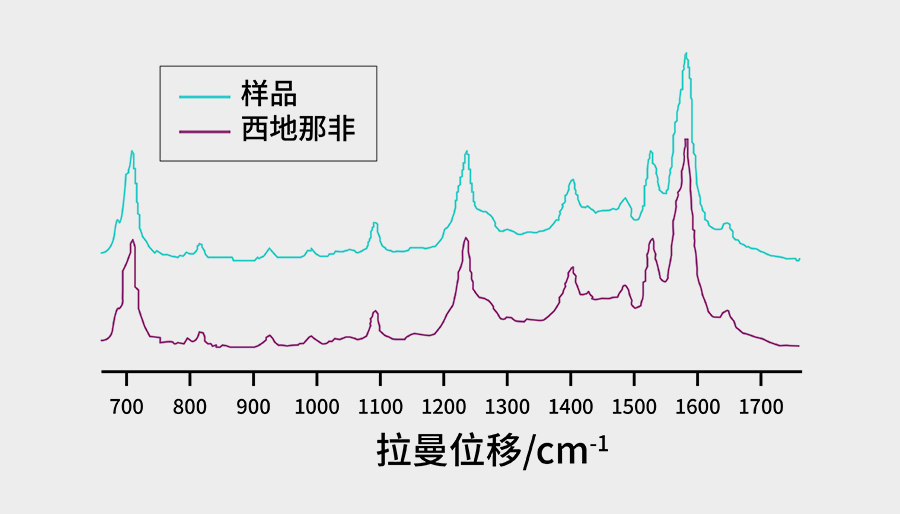

PeDX RAMAN便携式拉曼联用仪(图1)

药品真伪鉴别


点击了解更多

PeDX RAMAN便携式拉曼联用仪(图2)

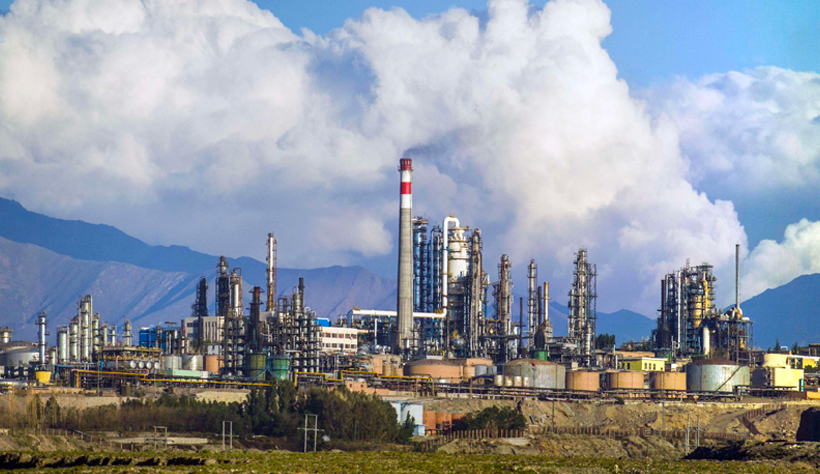

成品汽柴油硫含量分析

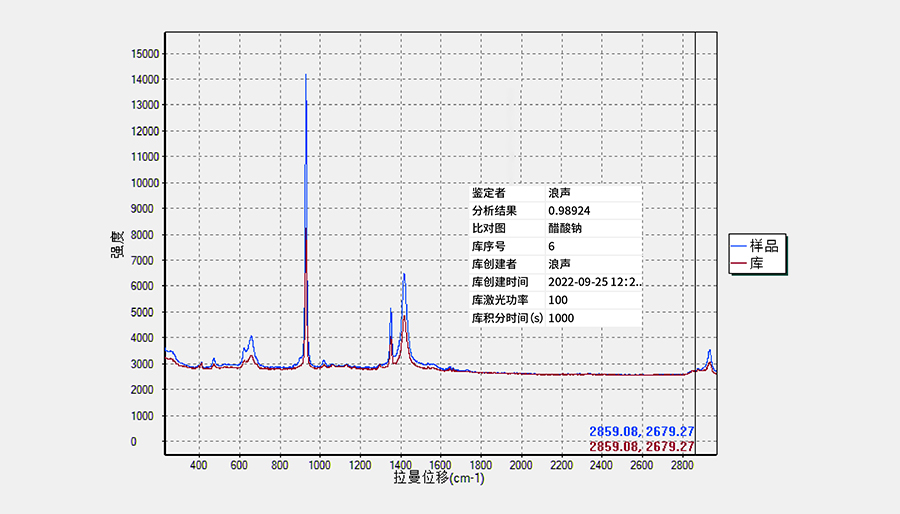

PeDX RAMAN便携式拉曼联用仪(图3)

牙膏中的元素含量

PeDX RAMAN便携式拉曼联用仪(图4)

化肥成分检测

化肥氮磷钾含量分析

PeDX RAMAN便携式拉曼联用仪(图5)

易制毒化学品监管

PeDX RAMAN便携式拉曼联用仪(图6)

农药残留


PeDX RAMAN便携式拉曼联用仪(图7)

毒品、精神药品监管

PeDX RAMAN便携式拉曼联用仪(图8)

化妆品监管

PeDX RAMAN便携式拉曼联用仪(图9)

食品添加剂

PeDX RAMAN便携式拉曼联用仪(图10)

医疗器械监管
PeDX RAMAN便携式拉曼联用仪(图11)

保健品非法添加剂




规格参数

操作系统Android
激光波长785 ± 0.5nm
激光功率 0-500mW,可调
拉曼频移范围200 - 3000cm-1
分辨率<6cm-1
XRF能量分辨率145eV
XRF检测范围Mg(镁)—U(铀)
X射线管靶材W/Ag/Rh靶材(可选配)
X射线管电压50kV/200μA上限,管压管流可自由调节
触摸屏5 .7英寸
尺寸200 x 200x 268mm(L×W×H)
重量4.9KG
通信接口4G、WIFI、USB、Bluetooth
信噪比>3000:1
数据库最高超过2万种物质数据库
电池

电池一次充电可连续工作不小于8小时,并且可通过软件查看电池电量、充电电压、充电电流等信息。

系统处理器

基于i.mx6 Quad 四核Cortex-A9处理器

专用分析级操作系统

80MHz ADC数字脉冲处理器

4096 MCA通道,32G存储器

操作温度-20 – 50℃
工作环境湿度 0%—95%RH
