INSIGHT系列(桌面式)

INSIGHT 铝塑膜R角版

一键测R角厚度,铝塑膜质检新标杆

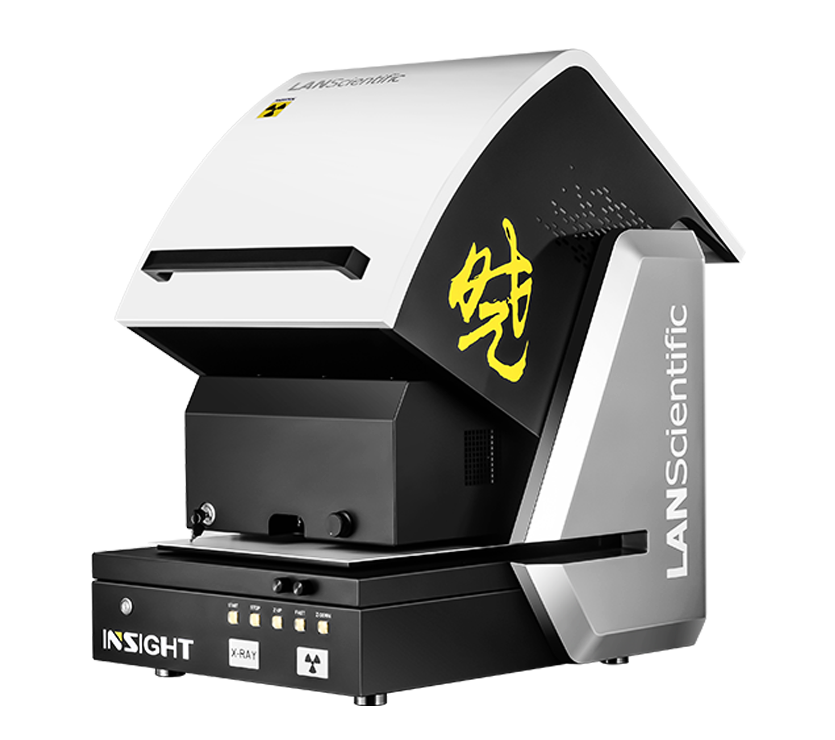

INSIGHT 铝塑膜R角版

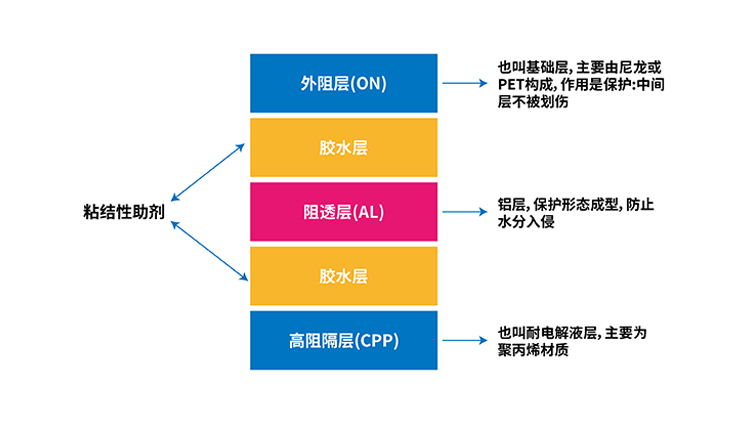

铝塑膜是软包电池的核心封装材料,由铝箔、聚合物层及粘合剂复合而成,兼具轻量、高阻隔与柔性,其性能直接决定电池安全与寿命。冲坑后边缘形成的R角是封装薄弱区,如果R角厚度不均匀,可能导致泄漏、材料强度下降或破损,进而影响产品的性能和安全性,精准测量R角厚度是保障产品可靠性的关键质检环节。


浪声科学铝塑膜R角测厚仪是一款专为封装行业设计的高精度测量设备。其采用XRF无损检测技术,能够精准测量铝塑膜R角区域的铝层厚度(10~90μm),广泛应用于铝塑膜厚度分析、电池外包铝塑膜冲坑形变后的厚度检测以及超薄不锈钢膜片厚度分析等场景。


该设备不仅解决了传统测厚仪在弯曲部位测量难度大、数据不稳定的问题,还确保了铝塑膜封装工艺的可靠性与一致性,适用于3C消费电子、动力电池及铝塑膜原材料厂商的质量控制环节,助力提升产品安全性和良品率。


使用优势

无损检测

采用非接触式测量方式实现无损检测,有效避免了传统接触式探头对软质铝塑膜造成的压痕或变形;搭配独家定制夹具,可精准固定测量点位,尤其适用于R角等曲面区域的厚度精准测量。

可编程自动位移样品台

可选配自动平台并配备高清摄像头,可精确监控点位并快速捕捉样品检测画面,轻松实现自动测量,从而更高效地完成样品的准备与测量工作,显著提升分析效率。

自动对焦

高低大小样品可快速清晰对焦,视频图像可放大、含十字线、自动聚焦。

一键式测量

配备直观而智能的分析软件,操作简单,任何人无需培训都可以测试样品,仅仅需要点击“开始测试”,即可获得检测结果啦。

多准直器组件

配置多准直器组合自动切换系统,可显著提升测量精度、适应性与效率,尤其针对锂离子电池铝塑膜R角(圆角过渡区)的复杂曲面特性,实现“一机多能”的精准检测。

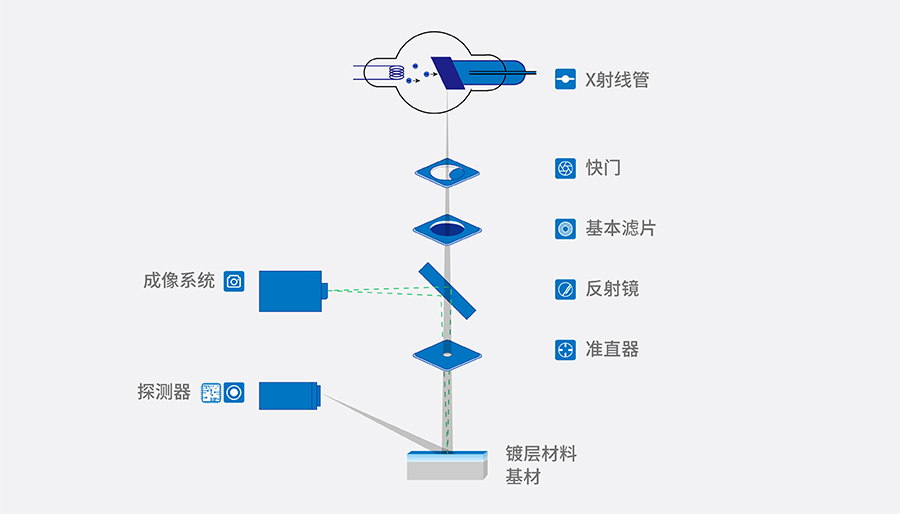

上照式光源系统设计

其创新的上照式光源系统设计,使光线从上方垂直投射至样品表面,无需调整样品角度即可完成R角等曲面区域的清晰成像,显著简化了样品摆放与测试流程,尤其适用于产线高速检测场景。

安全性

全封闭样品仓 + 双重辐射联锁保护,符合国际辐射安全标准,确保操作人员安全。




应用场景


铝塑膜R角测厚仪(图1)

新能源电池制造


铝塑膜R角测厚仪(图2)


3C消费电子




铝塑膜R角测厚仪(图3)

铝塑膜产业链




铝塑膜R角测厚仪(图4)


航空航天








规格参数

特点自上而下的测量结构,XYZ测量平台,Muti-FP多层算法
元素范围Na(钠)—Fm(镄)
X射线管微聚焦X射线管
探测器

高灵敏度大面积SDD探测器

准直器

多准可选,多准可组合

测量时间5~30S
工作距离5mm
测量精度

0.001μm

测量范围10~90μm
相机

高分辨率CMOS彩色摄像头

Z轴移动范围150 mm
可编程XY平台

可选配

样品仓尺寸564mm×540mm×150mm(L×W×H)
外形尺寸 664mm×761mm×757mm(L×W×H)
重量

120KG

额定功率

150W

电源

 AC 220V±5V 50Hz(各地区配置稍有不同)
