映SHINE系列(便携式)

SHINE 土壤版

SHINE 土壤版

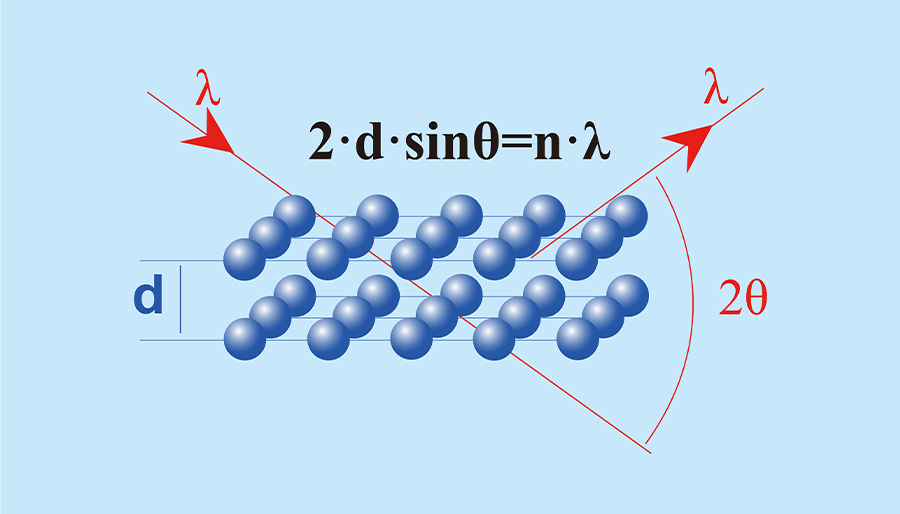

X射线衍射基本原理:当一束单色X射线入射到晶体时,由于晶体是由原子规则排列成的晶胞组成,这些规则排列的原子间距离与入射X射线波长有相同数量级,故由不同原子散射的X射线相互干涉,在某些特殊方向上产生强X射线衍射,衍射线在空间分布的方位和强度,与晶体结构密切相关。


土壤粘粒矿物是土壤中带电荷粒子之间进行相互作用的主体。研究表明,粘粒矿物的种类有十几种,主要类型有绿泥石、高岭石、伊利石、蒙脱石和伊/蒙混层矿物。粘粒矿物种类不同地区分布不同,其含量也在不同地区有很大差异,而各个储层在平面和纵向上相差很大。

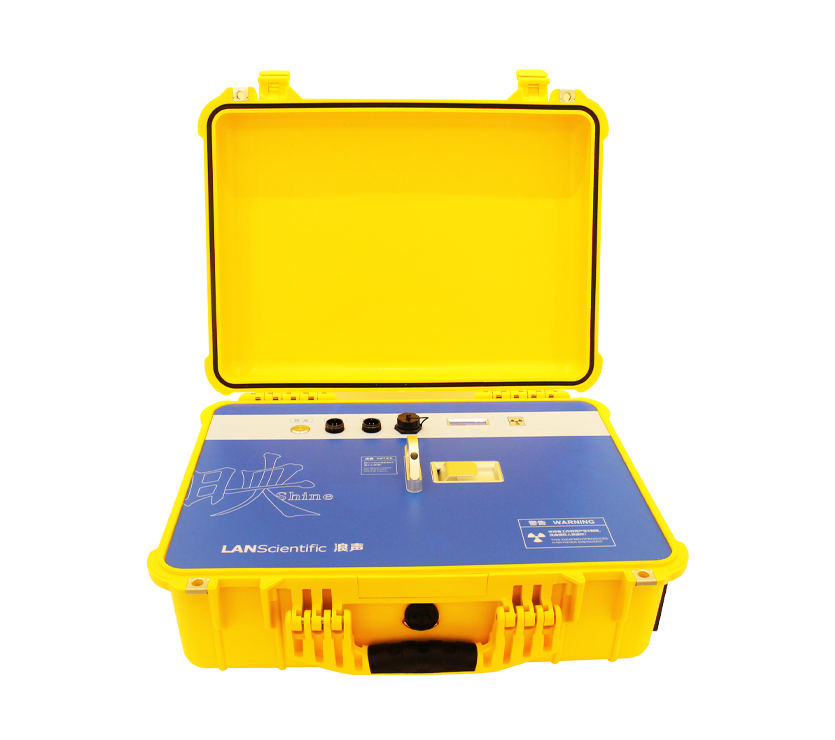

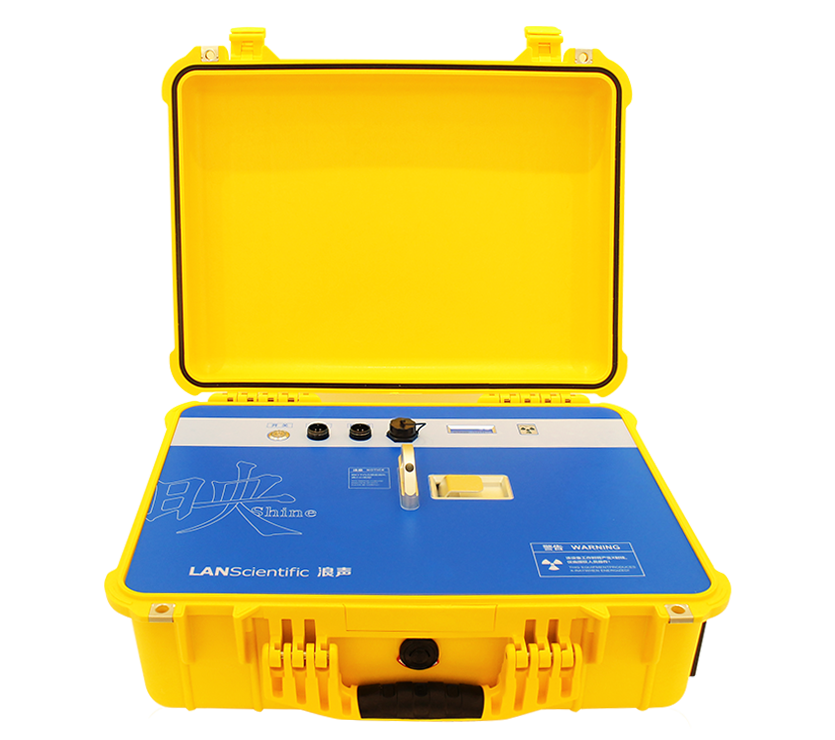

映SHINE便携式X射线衍射仪(土壤版)是浪声专为黏土矿物鉴定而研发的一款便携式X射线衍射设备,其可以基于不同的黏土矿物的晶体构造,快速鉴定出粘粒矿物具体种类以及其所占的百分含量,即便是细微粒状的矿物也能准确判定,具有制样简单、快捷、测量精度高等优点,是粘粒矿物鉴定的主要方法。


使用优势

便携式

仪器采用防水防尘箱一体机设计,无任何机械移动部件,轻便小巧,方便携带,可自由进行实验室/野外现场科学研究。

简便性

仪器一键式操作,无需校正,自动检测。实时显示全谱衍射图,自动进行物相分析,一键生成定量结果。

制样简单

单次分析仅需要约20毫克的样品即可获得优质的检测结果并可以减小或避免择优取向问题。

数据传输

仪器通过USB, 蓝牙,WIFI与笔记本电脑实现高速连接,实时对映SHINE仪器进行控制及物相分析。

二维X射线衍射仪

仪器配备电荷耦合装置(CCD)探测器,可以采集衍射环的切片,以帮助用户了解是否正确制备了样品(粒子统计和/或晶粒的择优取向)。从而进一步帮助用户确认所获得的定性定量数据是否具有准确性和代表性。

配置灵活

根据用户具体应用的需要,为客户提供Cu/Co靶材两种不同的阳极靶材。



规格参数

XRD分辨率0.2°@2θ FWHM
XRD范围5-55°2θ
探测器2000 X 256像素,2维3级Pelter制冷CCD
X射线管靶材集束微焦斑X射线管,Cu 或 Co、Cr、Fe、Ni、Mo、Ag、W 靶(可根据检测样品选配)
X射线管电压50kV最大,0-50kV可调节
X射线管功率40W最大,0-40W可调节
XRF能量分辨率127eV@8keV
XRF检测范围Mg(镁)—U(铀)
样品颗粒大小样品颗粒<150um (100目筛)
散热方式水冷
样品量约20mg
工作温度 -10°C-35°C
重量15KG
电源锂离子电池或电源适配器
尺寸500×400×188mm(L×W×H)
CrystalX分析软件语言中文、英语等多国语言
