SHINE系列(便携式)

SHINE 金属腐蚀物版

SHINE 金属腐蚀物版

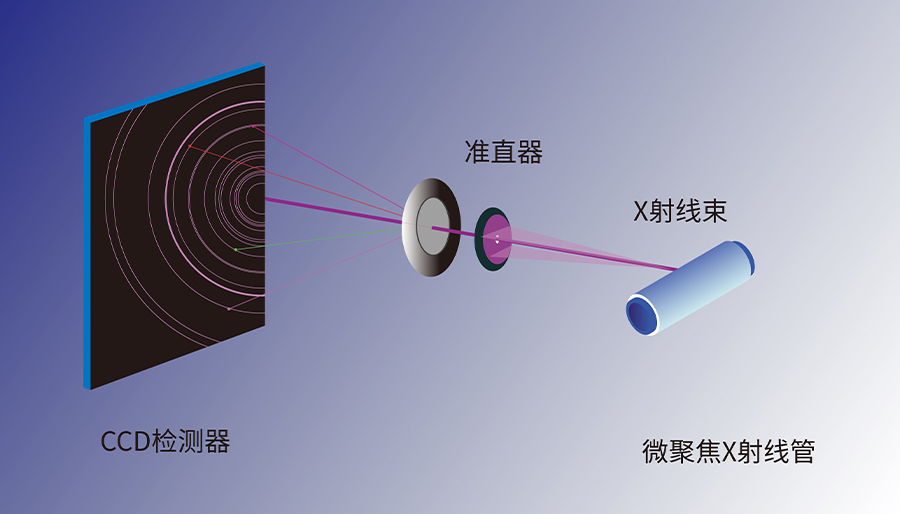

X射线衍射基本原理:当一束单色X射线入射到晶体时,由于晶体是由原子规则排列成的晶胞组成,这些规则排列的原子间距离与入射X射线波长有相同数量级,故由不同原子散射的X射线相互干涉,在某些特殊方向上产生强X射线衍射,衍射线在空间分布的方位和强度,与晶体结构密切相关。


在工业领域,不同设备使用的环境不同、接触的介质不同,使得设备腐蚀产生的原因千差万别,腐蚀会严重影响其使用寿命,更甚者会引起资源泄露和环境污染。

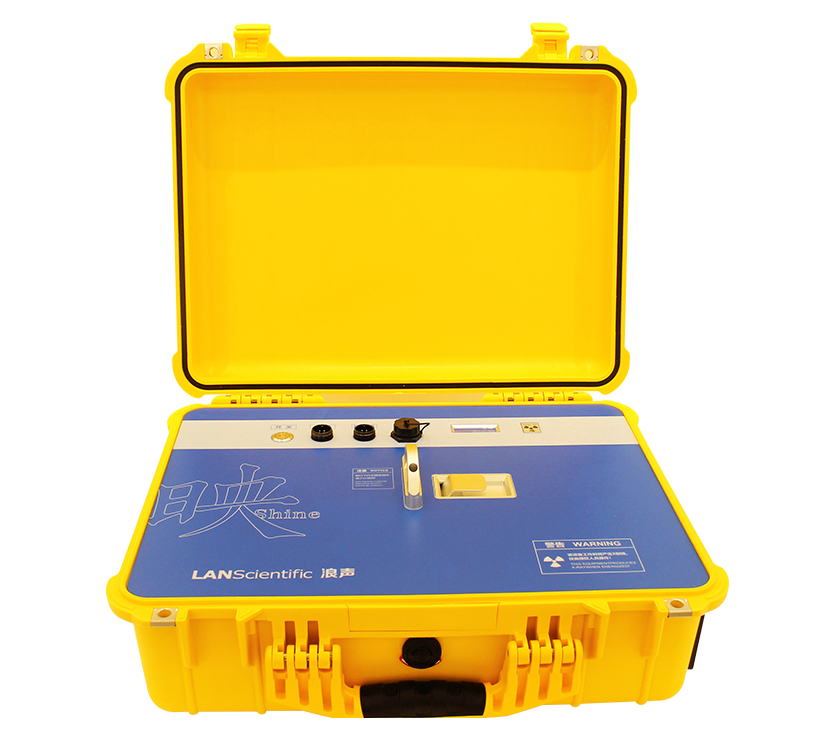

过去,维护团队需要将被腐蚀样本送到远离现场的实验室进行分析,费时费力且成本较高。映SHINE便携式X射线衍射仪(金属腐蚀物版)可对设备金属腐蚀物进行现场检测,通过快速分析其晶体结构来识别和定量腐蚀以及结垢物,帮助工程师了解腐蚀产物形成原因,降低时间成本,从而采取进一步措施来阻止或减缓腐蚀的发生。


使用优势

便携式

仪器采用防水防尘箱一体机设计,轻便小巧,方便携带,可在金属腐蚀物的所在地进行全面的原位检查,带来极大的便利性和高效性。

简便性

仪器一键式操作,无需校正,自动检测,无需额外注意高压系统和水循环冷却系统(仪器无额外高压和水循环冷却系统)。

制样简单

单次分析仅需要约20毫克的样品即可获得优质的检测结果并可以减小或避免择优取向问题。

数据传输

仪器通过USB,蓝牙,WIFI与笔记本电脑实现高速连接,实时对映SHINE仪器进行控制及物相分析。

二维X射线衍射仪

仪器配备电荷耦合装置(CCD)探测器,可以采集衍射环的切片,以帮助用户了解是否正确制备了样品(粒子统计和/或晶粒的择优取向)。从而进一步帮助用户确认所获得的定性定量数据是否具有准确性和代表性。

集成性

映SHINE便携式X射线衍射仪中集成XRD和定性X射线荧光(XRF)分析技术,可以无缝集成数据和结果,从而促进检测结果更加精准。




应用场景

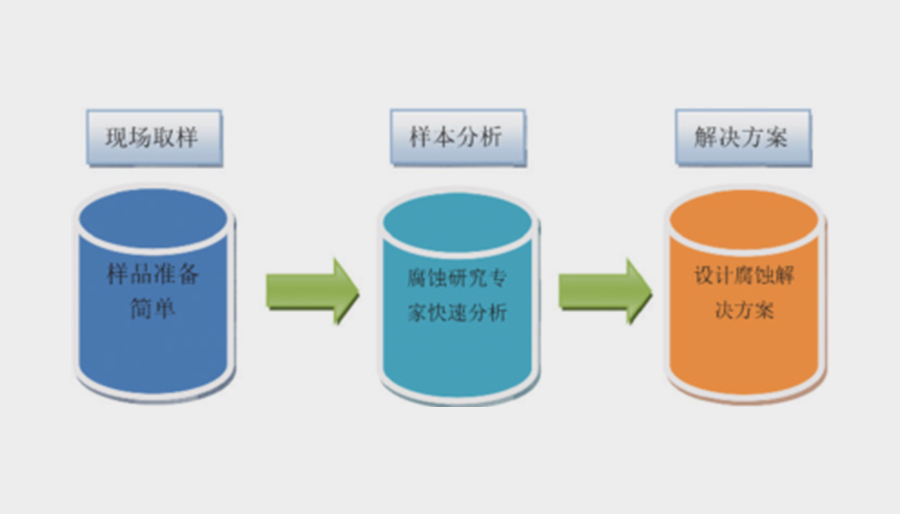

SHINE 金属腐蚀物版(图1)

管道设备结垢和腐蚀物分析

石油管道、天然气管道等


了解相关技术文章


SHINE 金属腐蚀物版(图2)

工业厂区的淤泥沉积物分析

精炼厂、金属材料厂等

SHINE 金属腐蚀物版(图3)

工业设备腐蚀失效分析

工业锅炉、机械设备等


规格参数

角度分辨率0.2°@2θ FWHM
角度范围5-55°
衍射几何Debye-Scherrer 透射几何
探测器2000 X 256像素,2维3级Pelter制冷CCD
X射线管靶材集束微焦斑X射线管,Cu 或 Co、Cr、Fe、Ni、Mo、Ag、W 靶(可根据检测样品选配)
X射线管电压50kV最大,0-50kV可调节
X射线管功率40W最大,0-40W可调节
XRF能量分辨率127eV@8keV
样品颗粒大小样品颗粒<150um (100目筛)
散热方式水冷
样品量约20mg
工作温度 -10°C-35°C
重量15KG
电源锂离子电池或电源适配器
尺寸500mm×400mm×188mm(L×W×H)
CrystalX分析软件语言中文、英语等多国语言
