一、行业介绍

氢能对实现碳中和与可持续发展目标至关重要，而高效、安全的储运技术是连接氢能制取与应用、推动氢经济发展的关键纽带。从储存状态看，储氢方式可分为气态、液态和固态三大类；从氢与储氢介质的作用机理看，则可分为物理储氢和化学储氢。物理储氢主要包括高压气态储氢、低温液态储氢，以及利用多孔材料进行物理吸附储氢；化学储氢则涵盖金属氢化物、复杂金属氢化物、有机液体储氢和氨储氢等多种路线。在众多技术中，固态储氢，尤其是基于金属氢化物的方案，因兼具高体积储氢密度和良好安全性而备受关注。其原理是利用金属或合金与氢气发生可逆化学反应，将氢原子储存于晶格间隙中形成固态氢化物，使用时通过加热或降压即可可控释放氢气。

镁基储氢材料，以MgH₂为例，不仅具有较高的质量储氢密度，而且Mg在自然界中的储量极为丰富，成本低廉。然而，MgH₂的动力学能垒和热力学稳定性较高，导致其吸放氢速率缓慢、操作温度较高，且容易在表面形成氧化层，阻碍H₂分子的解离与重组。同时，由于镁基储氢材料的反应动力学较慢且有效导热率较低，镁基储氢罐中的反应温度很难保持均匀，致使储氢罐的吸放氢速率在持续使用中快速降低，难以满足镁基材料的实际工程应用的需求。上述缺点不仅会增加镁基储氢材料在使用中的能耗，而且限制了其在上述应用场景中的发展。近年来，为了克服镁基储氢材料的这些局限性，研究人员通过一系列创新性的改性手段，如纳米化、催化和合金化等，显著提升了材料的储氢性能。纳米化改性通过减小颗粒尺寸，增加材料比表面积，有效缩短了氢扩散距离，从而提高了吸放氢速率并达到热力学去稳的目的。催化改性则通过在镁基材料中添加合适的催化剂，降低了吸放氢反应的活化能，显著改善了其动力学性能。合金化改性通过在镁基储氢材料中加入其他特定元素，形成相应的镁基储氢合金，改变材料体系的反应路径，降低材料的吸放氢反应焓和反应能垒，可以同时改善其动力学和热力学性能。

二、X射线衍射技术在储氢材料分析中的应用

对于储氢产线而言，保证产品性能的一致性、稳定性和可靠性是生命线，XRD技术是实现这一目标的核心质量控制工具。X射线衍射技术是一种无损、高效、信息丰富的材料结构分析手段。它通过测量X射线与材料晶体结构相互作用产生的衍射图谱，能够获取关于物相组成、晶体结构、晶粒尺寸、微观应变等一系列关键信息。在MgH₂储氢材料的全生命周期——从基础研发、工艺优化到产业化质量控制中，XRD均扮演着至关重要的角色。

三、实验案例

3.1样品

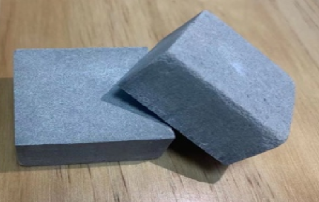

图1.MgH₂固体材料

3.2实验设备

本实验采用FRINGE CLASS桌面式X射线衍射仪，对某机构提供的MgH₂固态储氢材料进行分析检测。将样品破碎并研磨成微末，使用石英玻璃片制样测试。

（点击了解更多）

3.3分析结果与讨论

选取三个不同产线的MgH₂固体材料分别碾碎研磨制样，再进行XRD检测分析，谱图如下所示。

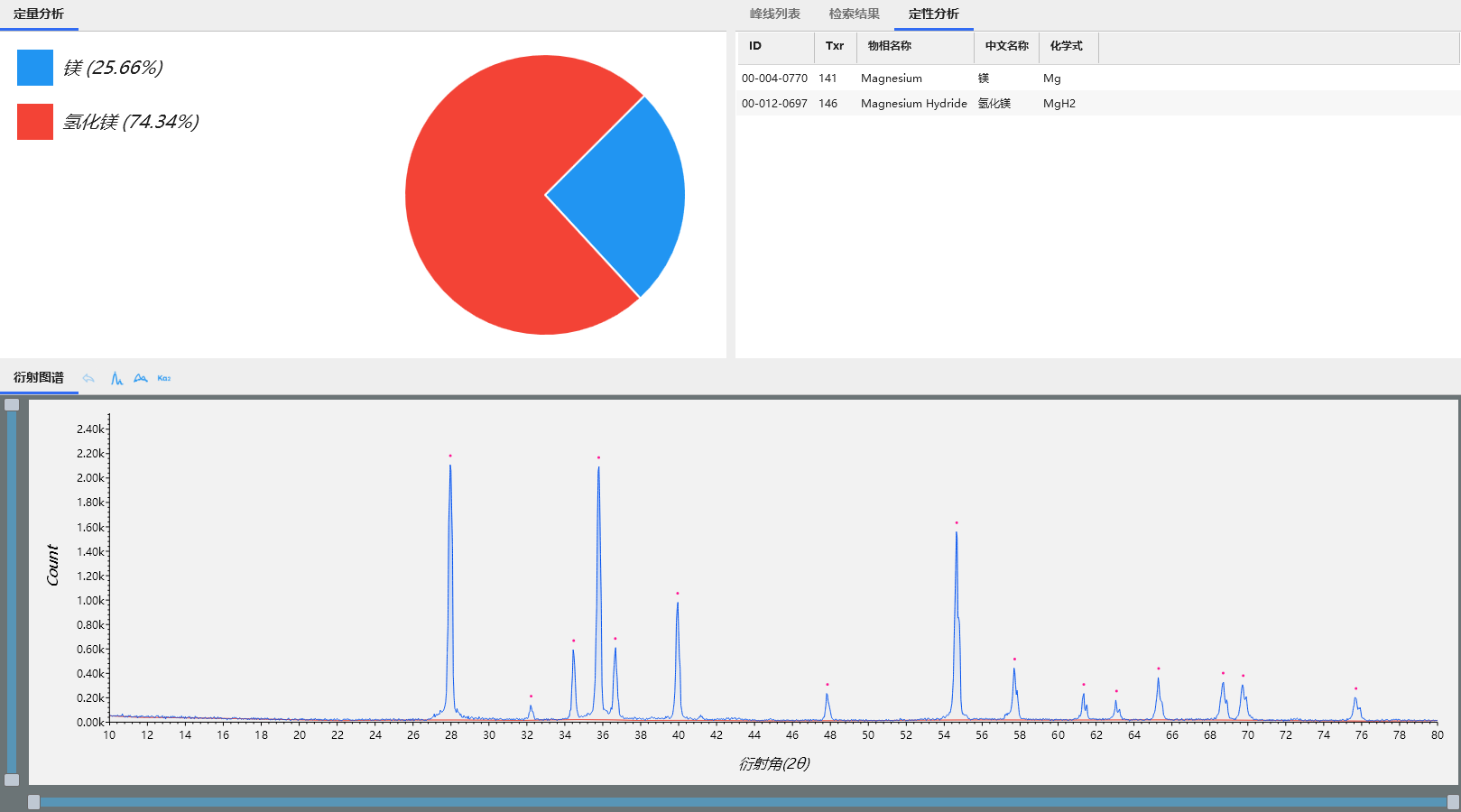

图2. 1#MgH₂固体材料的X射线谱

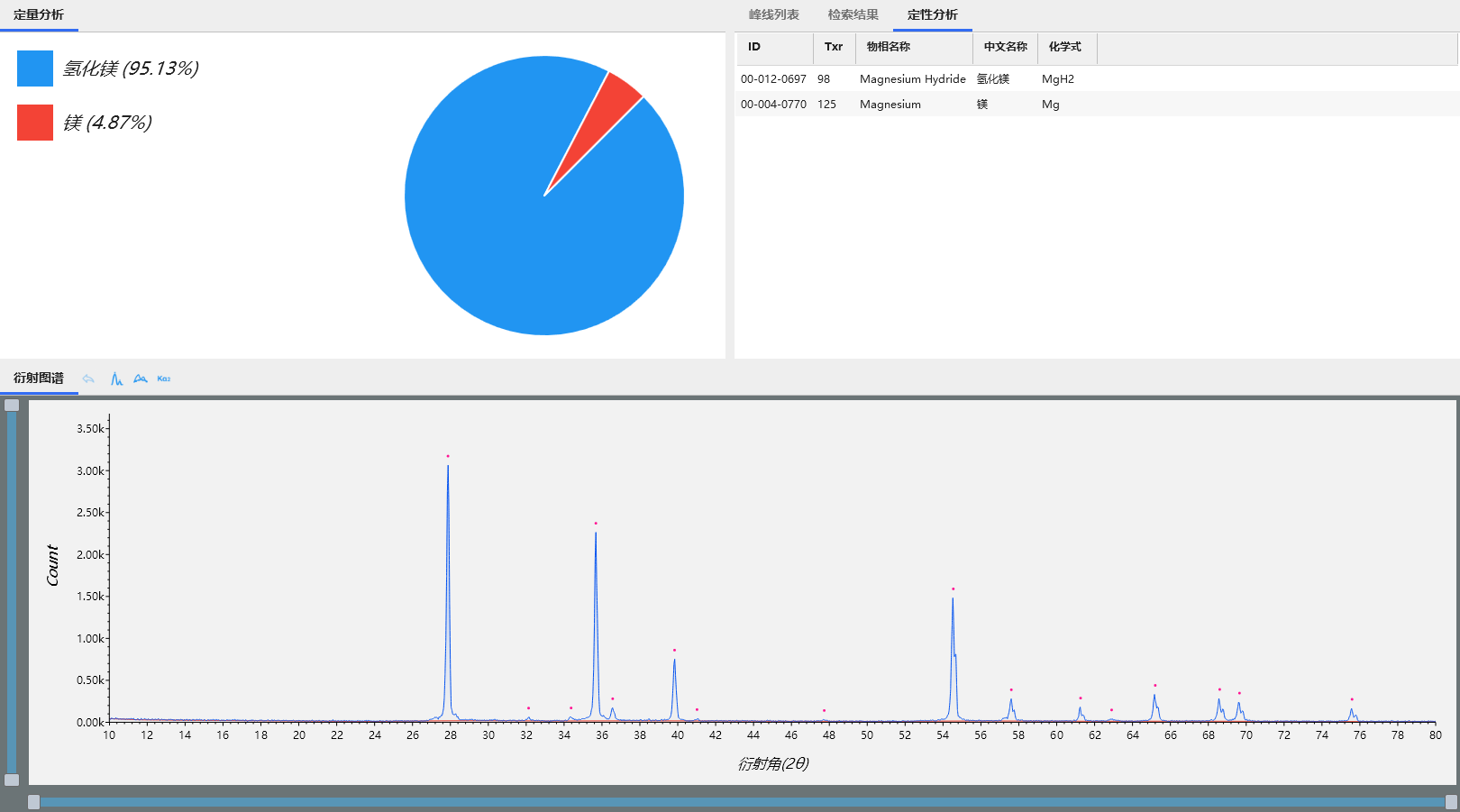

图3. 2#MgH₂固体材料的X射线谱

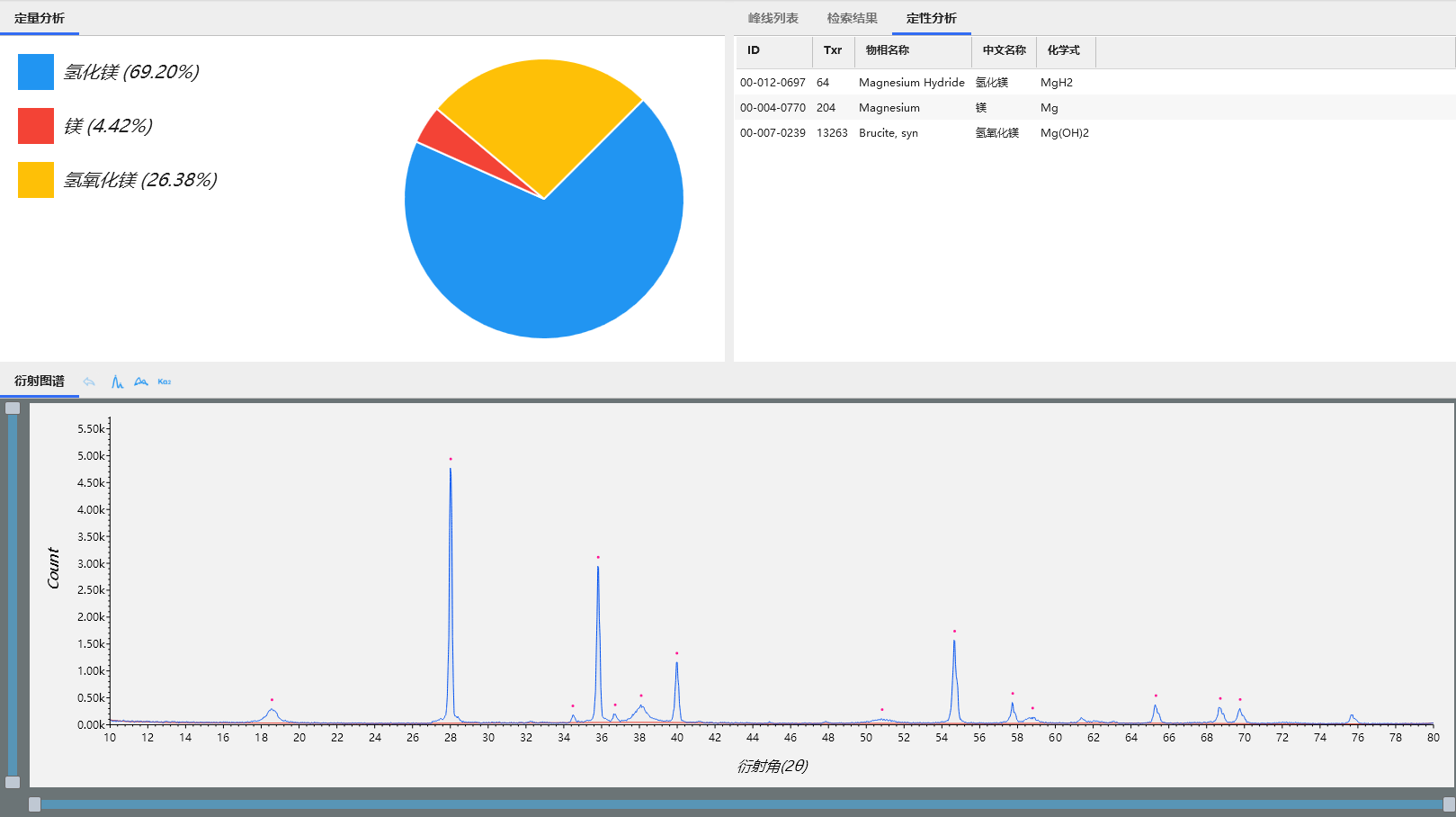

图4. 3#MgH₂固体材料的X射线谱

从图2和图3可知，可以看出1#样品MgH₂的含量是相对最高的，说明其生产反应相对更充分，残余Mg也是相对较少的。而2#样品明显看出反应不完全，残余Mg较多。从图4可知，3#样品中出现了Mg(OH)₂，这是因为样品暴露在空气中时间过长，与空气中水份反应而成。另外，图4中Mg(OH)₂的半峰宽明显要大于Mg和MgH₂，这主要是晶粒尺寸效应所引起的衍射峰宽化。

经XRD检测分析，可以发现1#样品的产线工艺更优，MgH₂的产率更高；此外，新生产出来的样品要及时密封保存，避免因暴露空气使样品吸水变质。利用XRD技术可快速鉴定MgH₂物相、监测反应进程，从而科学评估并优化生产工艺参数，是实现其高效、可控生产的关键分析手段。

四、结论

研究证实，X射线衍射（XRD）技术能够精准鉴定材料中的Mg、MgH₂等物相以及定量分析其组成等，是MgH₂储氢材料研发与质量控制中的关键分析手段。实验证明，XRD可有效追踪MgH₂制作过程的相变，并为生产工艺的优化提供直接依据，对推动MgH₂储氢材料的性能突破与可靠应用具有不可替代的核心价值。

随着氢能产业的快速发展，镁基储氢材料正向高效化、长寿命、低成本方向持续突破。未来，FRINGE CLASS将继续以精准、稳定的XRD表征能力，助力MgH₂储氢材料从基础研究走向工程应用，为氢能储运技术的发展提供坚实的技术支撑。
