  • ScopeX桌面式 XRF 分析仪 在钎料检测中的应用

    应用解决方案 | 日期:2022-11-07 | 阅读:

什么是钎料


钎料是指为实现两种材料(或零件)的结合,在其间隙内或间隙旁所加的填充物。钎料指钎焊时,用来形成焊缝的填充材料。


钎料的应用


熔焊用焊料的熔化温度通常不低于母材的固相线,其化学成分、力学、热学特性都和母材比较接近,如各种焊条、药芯焊丝等。焊缝强度常不低于母材本身;而钎料的熔化温度必须低于母材的固相线,其化学成分常与母材相去较远,钎缝纤细,尺寸精密,但钎缝强度多数不及母材本身,抗蚀性也较差。焊料在使用时如电弧焊,温度常超过母材和焊料本身许多,无软硬之分;而钎料中的硬钎料,如铜锌料(铜锌合金),银钎料(银铜合金)的钎焊接头强度较大,主要用于连接强度要求较高的金属构件,而软钎料如焊锡(锡铅为主的合金)焊成接头强度较小,主要用于连接不过分要求强度的小接头,如电子仪器、仪表、家电电子线路的接头。


钎料的分类


按照熔化温度范围分

熔点低于450℃的钎料称为软钎料如稼基、锡基、铅基、锌基等合金。熔点高于450℃的钎料称为硬钎料(俗称难熔钎料)如铝基、铜基、银基、锰基、金基、镍基等合金。

按照主要合金元素分

钎料按其主要合金元素可分为银基、铜基、锡基、铅基、铝基等钎料。

按照制成形状分

钎料按其制成形状可分为丝、棒、片、箔、粉状或特殊形状钎料(例如环形钎料或膏状钎料等)。

按使用时是否需要添加钎剂来分

按使用时是否需要添加钎剂来看,有自钎剂和添加钎剂之分。自钎剂钎料(self fluxing brazing alloy)是指不需要使用钎剂便能直接进行钎焊的钎料。属于一种特殊的金属连接材料。在这类钎料中含有能起到钎剂作用的元素。自钎剂钎料通常有两大类:一类为含磷的铜磷钎料和铜银磷钎料;另一类为含锂的铜基和银基钎料。


钎料的使用要求


耐腐蚀、抗氧化接头,通常选用金基、银基、钴基、钯基、镍基或钛基钎料。

从强度考虑,一般由高到低的顺序是:钴基、镍基、钯基、钛基、金基、锰基、铜基、银基、铝基。

从电性能方面考虑,通常选用金基、银基、铜基、铝基钎料。在均能满足要求的前提下,优先选用价格便宜的铜基钎料。

对于特殊要求的焊件,要根据具体要求选用钎料。例如,在核工业中使用的钎料不允许含硼,因为硼对中子有吸收作用。


XRF技术在钎料检测中的应用


不同产品在不同的工作环境和使用条件下对钎焊接头性能的要求不同,这些要求可能涉及导电性、导热性、工作温度、力学性能、密封性、抗氧化性、耐腐蚀性等,因此对钎料的质量控制和质量检验至关重要,浪声ScopeX桌面式 XRF 分析仪易于操作,配置灵活,可轻松应对各种形态的钎料样品测量带来的挑战。

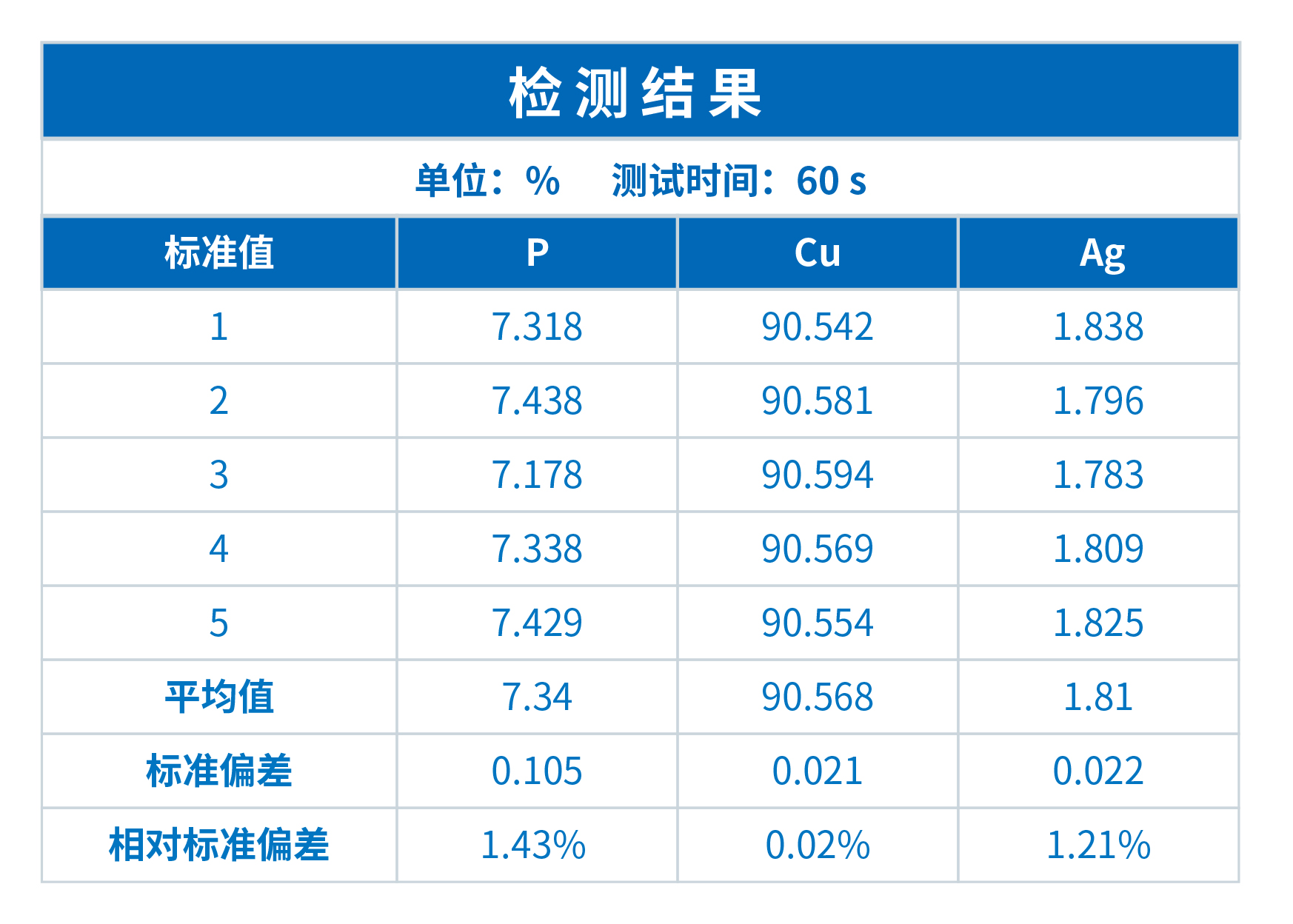

下面为使用ScopeX桌面式 XRF 分析仪对某组未知样品进行检测结果,准确性测试结果表明,样品相对误差在10%之内,重复性测试结果表明,样品元素含量相对标准偏差较小,测试结果稳定,可以确定样品该样品为BCu91PAg,符合国家牌号标准。

XRF技术在钎料检测中的应用(图1)
